閥體材質 | WCB、304不銹鋼、316不銹鋼 |
---|---|
公稱通徑 | DN15-100mm |
壓力范圍 | PN1.6MPa、2.5MPa、4.0MPa、6.3MPa Class150,300 |
作用形式 | 減壓用閥后壓力調節(B型)和泄壓用閥前壓力調節(K型) |
適用介質 | 氮氣、壓縮空氣、天然氣等 |
執行機構 | 膜片式、波紋管式 |
行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

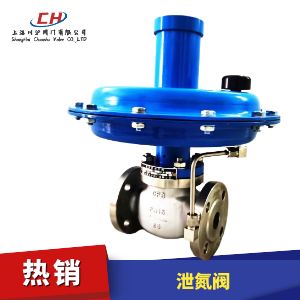

泄氮閥(自力式微壓調節閥)是一種無需外加能源,利用被控介質自身能量當動力源,引入執行機構膜室產生推力,控制節流元件運動達到自動調節。自力式微壓調節閥主要用于各種工業爐氣體燃燒系統,控制甲、乙兩種燃料混合比流量,達到理想的然料條件,用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮氣等各種工業氣體的減壓、穩壓、泄壓調節,用于各種油品、化學品、液體儲罐氣封。
閥門特點
1、調節彈簧設計在薄膜執行機構上方,利于現場調試。
2、無填料,閥桿上、下活動是不存在摩擦,上密封絕對可靠。
3、執行機構敏感元件極為靈敏,極微小的壓力變化會(huì )被感測出來。
4、平衡型結構,不受閥前壓力影響
公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|
額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
允許壓差 (Mpa) |
PN16 | 1.6 | 1.5 | 1.2 | ||||||||
PN40 | 2.0 | |||||||||||
閥蓋形式 | 標準型 (整體式) | |||||||||||
壓蓋型式 | 螺栓壓緊式 | |||||||||||
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 | |||||||||||
壓力分段范圍 (KPa) |
0.5~6 5~10 9~15 12~19 18~25 22~30 28~35 32~40 38~50 48~60 58~72 70~100 |
|||||||||||
保證調壓閥正常工作的小壓差P | ≥0.01(MPa) | |||||||||||
工作溫度 | ≤80℃ | |||||||||||
適合介質 | 氣體、蒸汽、低粘度液體 | |||||||||||
閥芯形式 | 單座、套筒型閥芯 | |||||||||||
流量特性 | 直線性 |
零件名稱 | 零件材料 | |||
---|---|---|---|---|
閥體(代號) | WCB (C) | CF8 (P) | CF8M (R) | CF3M (RL) |
閥座 | 304 | 304 | 316 | 316L |
墊芯 | 304 | 304 | 316 | 316L |
閥蓋 | Q235 | 304 | 316 | 316L |
閥桿 | 304 | 304 | 316 | 316L |
下膜蓋 | Q235 | |||
膜片 | EPDM或FKM夾纖維 | |||
上膜蓋 | Q235 | |||
壓蓋 | Q235 | |||
螺紋蓋 | Q235 |
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
---|---|---|---|---|---|---|---|---|
L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 |
H1 | 323 | 350 | 370 | 370 | 370 | 397 | 397 | 400 |
A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 |
導壓管接口螺紋 | M16×1.5 | |||||||
重量G(Kg) | 12 | 18 | 25 | 32 | 45 | 58 | 68 | 76 |
