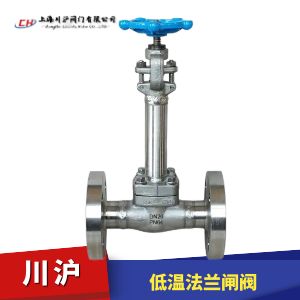

低溫閘閥是上海川滬專門針對低溫介質工況開發的一款產品,閥體材質鍛造不銹鋼材質,并在閥桿處做了延長桿處理,適合現場管道對閥門進行一個保溫操作。針對不動的低溫介質,可以選用不同的不銹鋼材料和延長桿的長度。
閥門連接方式可選:焊接、內螺紋、法蘭連接等。
溫度等級:-196℃等。
公稱壓力可選:Class150lb ~ Class1500lb。
閥門尺寸:1/2" ~ 4"
設計制造標準:API 602, BS6364,MSS SP-134,ASME B16.34/B16.5。

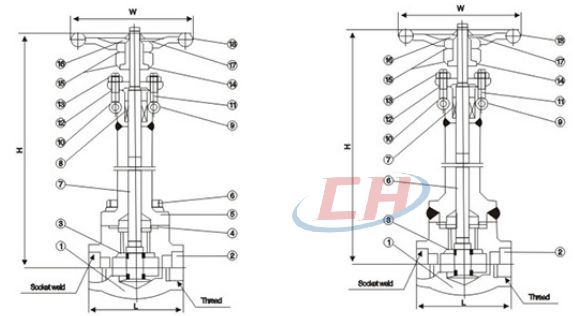

序號 NO |
零件名稱 Name of Part |
AS to ASTM | SS to ASTM | ||
---|---|---|---|---|---|
Type LF2 | Type LF3 | Type ?F³04(L) | Type F316(L) | ||
1 | 閥體 ???Body | A352 LF2 | A352 LF2 | A182 F304(L) | A182 F316(L) |
2 | 閥座 ???Seat | A276410+STL | A276304+STL | A276304(L)+STL | A276316(L)+STL |
3 | 闡板 ???Gate Diso | A352 LF2+STL | A352 Lf3+STL | A182 F304(L)+STL | A182 F316(L)+STL |
4 | 墊片 ???Gasket | 不銹鋼+柔性石墨 | |||
5 | 閱蓋 ???Bonnet | A352 LF2 | A352 LF2 | A182 F304(L) | A182 F316(L) |
6 | 閥蓋/螺栓Bonnet/Bolt | A193L7 | A193L7 | A193B8 | A193 B8M |
7 | 閥桿 ???Stem | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) |
8 | 填料 ???Packing | 柔性石墨 | PTFE | ||
9 | 圓柱銷 ?Straight Pin | A276420 | A276304 | ||
10 | 活節螺栓Eyelet Bolt | A193L7 | A193L7 | A193B8 | A193 B8M |
11 | 填料壓套 Packing Pressure ?Sleeve |
A182 F304(L) | A182 F316(L) | ||
12 | 填料壓板 Packing'Pressure Plate |
A105 | A182 F304 | A182F304 | |
13 | 螺母 ???Nut | A1942H | A1944 | A1948 | A1948M |
14 | 閥桿蝶母Stem Nut | A276420 | |||
15 | 潤滑墊片 Lubricating Gasket |
A473431 | |||
16 | 銘牌 ???Nameplate | SS | |||
17 | 鎖緊螺母Locknut | A1942H | A1944 | A1948 | A1948M |
18 | 手輪 ???Handwheel | A197 | |||
適用溫度Applicable Temperature | ≥-40℃ | ≥-101℃ | ≥-196℃ |
NPS | 縮徑 | 1/2 | 3/4 | 1 | 1-1/4 | 1-1/2 | 2 | / |
---|---|---|---|---|---|---|---|---|
全徑 | 3/8 | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | |
L | 79 | 92 | 111 | 120 | 120 | 140 | 178 | |
H(開) | 330 | 333 | 360 | 407 | 475 | 475 | 551 | |
W | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
重量 | 螺栓式 | 5.2 | 7.1 | 9.4 | 13.5 | 15.0 | 17.8 | 28.0 |
焊接式 | 4.8 | 6.4 | 8.7 | 12.2 | 13.4 | 15.2 | 26.0 |
