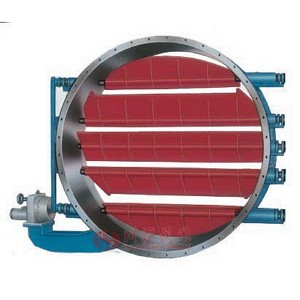

電動圓形百葉閥也叫圓形百葉通風蝶閥,是用于通風除塵及煙氣的矩形管道系統,作調節流量用。 閥門除適用于矩形管道外,其結構特點、零部件材料、適用范圍及執行器技術參數等均與圓形百葉通風蝶閥相同。 閥門采用百葉多軸體結構,流體均勻,驅動力矩小,動作靈敏,性能可靠。
型號 | D9J41bW |
適用介質 | 空氣、煙氣、粉塵 |
泄漏量 | ≤3% |
介質流速 | ≤25m/s |
零件名稱 | 閥體 | 百葉蝶板 | 閥桿 | 填料 |
材料 | 碳鋼、Q235A | 碳鋼、Q235A | 不銹鋼、2Cr13 | 柔性石墨 |

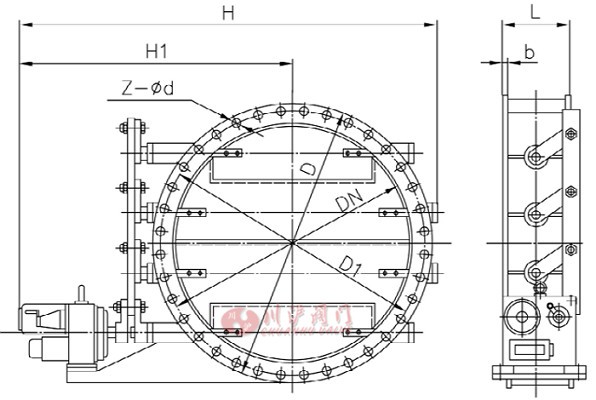

DN | L | D | D1 | b | Z-d | H | H1 | 電動執行器 Electric actuator |
360 | 180 | 416 | 394 | 8 | 12-12 | 840 | 600 | DKJ-310 |
400 | 180 | 500 | 450 | 8 | 12-12 | 922 | 652 | |
500 | 220 | 600 | 555 | 8 | 20-18 | 1150 | 820 | |
600 | 220 | 700 | 655 | 10 | 20-18 | 1250 | 870 | |
700 | 240 | 800 | 755 | 10 | 20-18 | 1340 | 920 | |
800 | 240 | 930 | 870 | 10 | 24-23 | 1632 | 1112 | DKJ-410 |
900 | 260 | 1040 | 970 | 12 | 24-23 | 1720 | 1162 | |
1000 | 260 | 1140 | 1070 | 12 | 28-23 | 1840 | 1220 | |
1120 | 280 | 1250 | 1190 | 12 | 28-23 | 2110 | 1430 | DKJ-510 |
1250 | 280 | 1380 | 1320 | 14 | 32-23 | 2240 | 1495 | |
1400 | 300 | 1530 | 1470 | 14 | 36-23 | 2370 | 1570 | |
1500 | 300 | 1630 | 1570 | 14 | 40-23 | 2480 | 1620 | DKJ-610A |
1600 | 320 | 1730 | 1670 | 14 | 40-23 | 2660 | 1745 | |
1800 | 340 | 1930 | 1870 | 16 | 44-23 | 2860 | 1845 | |
2000 | 360 | 2130 | 2070 | 16 | 48-23 | 3060 | 1945 | |
2200 | 445 | 2335 | 2292 | 18 | 48-23 | 3220 | 2030 | DKJ-610 |
2240 | 380 | 2370 | 2310 | 18 | 48-23 | 3330 | 2095 | |
2500 | 420 | 2630 | 2570 | 18 | 52-23 | 3590 | 2225 | |
2800 | 440 | 2930 | 2870 | 18 | 60-23 | 3890 | 2375 | |
3000 | 460 | 3130 | 3070 | 18 | 60-23 | 4090 | 2475 |
