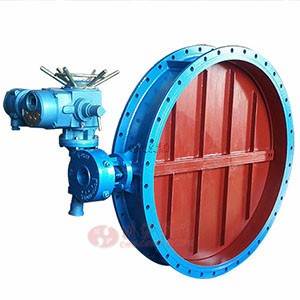

電動通風蝶閥是為垂直板式中線蝶閥,閥體材質選用碳鋼或不銹鋼材料卷焊而成,適合低壓、大口徑、通風或尾氣處理場合使用,與多回傳型電動執行器相連接后,可以控制閥門的開關或者調節(輸入輸出信號4-20mA)管道介質流量大小。 具有特點:1、對含塵氣體、煤氣管道、通風凈化裝置、煙氣管道等作為流量調節和截流用;2、具有耐磨性好、工作穩定可靠、操作方便;3、泄漏率小、使用壽命長、安裝維修方便;4、適用于低壓差、大口徑、大流量場合,
公稱壓力(MPa) | 0.1MPa | 介質溫度 | -30℃~-1000℃ |
控制方式 | ON-OFF/4-20mA | 適用介質 | 冷熱風、煙氣 |
介質流速 | 25m/s | 泄漏率 | 1~5% |
零件名稱 | 閥體 | 閥板 | 閥軸 |
材料 | Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼 | Q235、304不銹鋼、316不銹鋼、310S雙相不銹鋼 | 碳鋼、不銹鋼 |

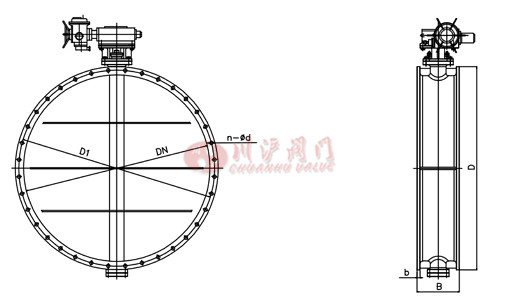

DN | D1 | D | B | b | n-d |
DN200 | 280 | 320 | 140 | 14 | 8—18 |
DN250 | 335 | 375 | 140 | 14 | 12-18 |
DN300 | 395 | 440 | 170 | 14 | 12-22 |
DN400 | 495 | 540 | 190 | 16 | 16-22 |
DN500 | 600 | 645 | 190 | 18 | 16-22 |
DN600 | 705 | 755 | 210 | 20 | 20-26 |
DN700 | 810 | 860 | 210 | 20 | 24-26 |
DN800 | 860 | 900 | 210 | 20 | 24-30 |
DN900 | 1020 | 1075 | 250 | 20 | 24-30 |
DN1000 | 1120 | 1175 | 250 | 22 | 28-30 |
DN1200 | 1320 | 1375 | 250 | 24 | 32-30 |
DN1400 | 1520 | 1575 | 300 | 24 | 36-30 |
DN1500 | 1620 | 1675 | 300 | 24 | 40-30 |
DN1600 | 1730 | 1790 | 300 | 24 | 40-30 |
DN1800 | 1930 | 1990 | 300 | 24 | 44-30 |
DN2000 | 2130 | 2190 | 300 | 24 | 48-30 |
DN2200 | 2340 | 2405 | 300 | 24 | 52-33 |
DN2400 | 2540 | 2605 | 350 | 26 | 56-33 |
DN2500 | 2640 | 2705 | 350 | 26 | 56-33 |
DN2600 | 2740 | 2805 | 350 | 26 | 60-33 |
DN2800 | 2960 | 3030 | 350 | 30 | 64-34 |
DN3000 | 3160 | 3230 | 400 | 34 | 68-36 |
