盲板閥帶波紋管

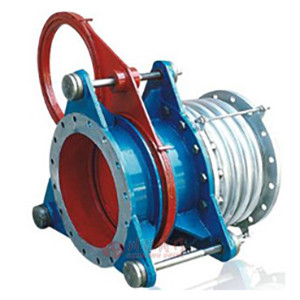

盲板閥帶波紋管圖片

盲板閥帶波紋管 型號：FC43X

盲板閥帶波紋管又名手動扇形盲板閥、手動翻板閥、手動扇形閥，為長結構系列，在右閥體上設有伸縮器，用于較長管路中（注：不能作為管路的補償器），可以補償閥門啟閉過程中產生的閥體軸向位移，減小閥門的啟閉力矩。根據大口徑閥門的特點，閥體設計成三角形結構，加強了閥門的整體剛性。橡膠密封圈分別安裝在左、右閥體上。
盲板閥帶波紋管廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中，尤其適用于有害、有毒、易燃氣體的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路。

盲板閥帶波紋管性能規范

公稱壓力MPa 0.25 0.15 0.10 0.05
密封試驗壓力MPa 0.275 0.165 0.11 0.055
強度試驗壓力MPa 0.40 0.225 0.15 0.075
適用溫度℃ 丁腈橡膠 硅橡膠 氟橡膠
＜120 ＜250 ＜300
適用介質 煤氣等有毒、有害、易燃氣體
采用標準 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
主要零部件材料 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

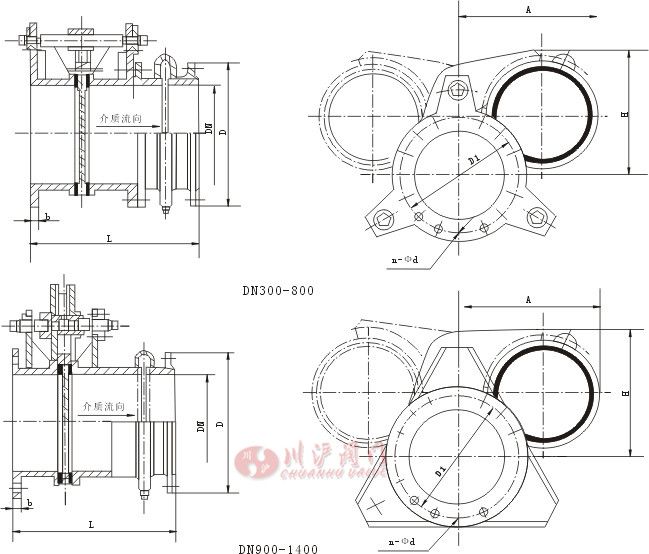

盲板閥帶波紋管結構圖

盲板閥帶波紋管結構圖

盲板閥帶波紋管安裝尺寸

DN D D1 b n-φd 長系列 L
200 320 280 14 8-φ18 500
250 375 335 14 12-φ18 500
300 440 395 16 12-φ22 500
350 490 445 16 12-φ22 500
400 540 495 16 16-φ22 600
450 595 550 20 16-φ22 600
500 645 600 20 20-φ22 600
600 755 705 20 20-φ26 600
700 860 810 20 24-φ26 600
800 975 920 22 24-φ30 600
900 1075 1020 22 24-φ30 630
1000 1175 1120 22 28-φ30 630
1200 1375 1320 22 32-φ30 750
1400 1575 1520 26 36-φ30 750
1500 1675 1620 26 36-φ30 750
1600 1790 1730 26 40-φ30 750
1800 1990 1930 26 44-φ30 750
2000 2190 2130 26 48-φ30 750
由于產品改進技術創(chuàng )新參數可能有一定變化，公司不另行通知，咨詢和索要盲板閥帶波紋管產品詳細樣本。
  • 電動煙氣蝶閥
  • 冶金閥門
    電動煙氣蝶閥（閥體材質碳鋼、法蘭連接、配多回轉型電動執行器、可用作開關或調節）
  • 電動百葉閥
  • 電動百葉閥
    電動百葉閥（閥體材質碳鋼、百葉式、法蘭連接、配電動執行器、可做開關和調節流量）
  • 盲板閥
  • 冶金閥門
    盲板閥（閥體材質碳鋼、法蘭連接、用于工礦企業、市政、環保等行業的氣體介質系統中）
  • 泄爆閥
  • 冶金閥門
    泄爆閥（閥體材質碳鋼、法蘭連接、帶泄爆片、適用介質壓縮易爆氣體）
冶金閥門說明書 下載

盲板閥帶波紋管 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

盲板閥帶波紋管 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
