驅動形式 | 直行程 |
---|---|
驅動電壓 | AC 220V(AC380V,DC24V)±10% /50Hz,DC24V |
輸入信號 | 4-20mA;0-10mA;0-5;1-5V;0-10V |
輸出信號 | 4-20mA;0-10mA;0-5;1-5V;0-10V |
基本誤差 | ±1.0%(以額定行程的百分數表示) |
靈敏度 | 0.5-2%可調(以額定行程的百分數表示) |
防護等級 | IP67 |
防爆形式 | 標準型(不防爆) |

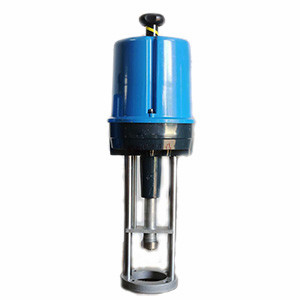

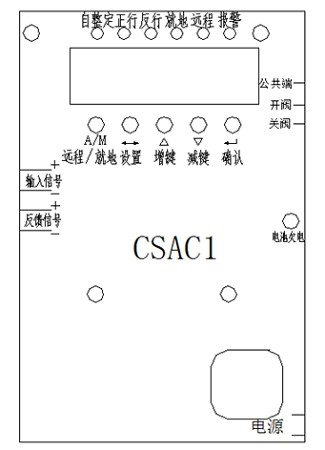

PS型電動執行器是電動單元組合儀表DDZ系列中的執行單元產品之一,執行機構與調節閥本體構成電動調節閥,是工業過程測量和控制的系統中的執行調節機構;它內置伺服放大器,接收標準4-20mA信號,以AC220V或:AC380V AC24V DC24V等電源為動力,采用永磁直流電機為驅動電機,微處理數字控制電路和機械傳動組合成一種科技創(chuàng )新的智能化儀表。
PS型系列電子式直行程電動執行機構具有體積小、重量輕、力矩大、噪聲低、精度高、運行平穩、抗干擾性強、防護等級高等優點, 被廣泛應用于石油、化工、冶金、電站、輕紡、食品、醫藥、飲料等工業部門中。
1.智能化—以微處理為核心控制器,實現多功能。
2.一體化—具有機電儀一體化設計思想,結構合理。
3.系列化—執行機構輸出力選擇范圍多,與閥門連接方式多樣化。
4.輕量化—產品體積小重量也明顯減小,另外材料采用輕金屬后使執行機構的重量減輕。
5.操作便—實現閥門位置的自動定位,大大方便操作人員的煩瑣調試。
6.精度高—傳動全部采用小齒隙高精度齒輪,具有效率高、噪聲低、壽命長、穩定可靠、無需再加油等特點。
7.電機好—驅動電機采用高性能稀土磁性材料制作的永磁直流電機,運行平穩。具有體積小、力矩大、抗堵轉、控制精度高等特點。
環境溫度 | -25℃~65℃; |
相對濕度 | ≤95%; |
電源電壓 | AC 220V(AC380V,AC24V)±10% /50Hz,DC24V |
基本誤差 | ±1.0%(以額定行程的百分數表示) |
靈敏度 | 0.5-2%可調(以額定行程的百分數表示) |
輸入信號 | 4-20mA;0-10mA;0-5;1-5V;0-10V |
輸出信號 | 4-20mA;0-10mA;0-5;1-5V;0-10V |
輸入阻抗 | 250Ω |
輸出阻抗 | <600Ω |
防護等級 | IP67 |
標準 型號 |
推力 (kN) |
速度 (mm/s) |
大行程 | 電源 | 電機 率(W) |
電機保護 | 手動 操作 |
防護等級 | 重量 |
PSL-202 | 2.0 | 0.8 | 50 | 按要求 | 20 | 允許堵轉 | 手輪 | IP67 | 7.5 |
PSL-204 | 4.0 | 0.8 | 50 | 按要求 | 40 | 允許堵轉 | 手輪 | IP67 | 7.7 |
PSL-208 | 8.0 | 0.8 | 65 | 按要求 | 60 | 允許堵轉 | 手輪 | IP67 | 9.6 |
PSL-210 | 10.0 | 0.8 | 65 | 按要求 | 80 | 允許堵轉 | 手輪 | IP67 | 9.8 |
PSL-312 | 12.0 | 1.0 | 100 | 按要求 | 100 | 允許堵轉 | 手輪 | IP67 | 22.0 |
PSL-316 | 16.0 | 1.0 | 100 | 按要求 | 120 | 允許堵轉 | 手輪 | IP67 | 22.4 |
PSL-320 | 20.0 | 1.0 | 100 | 按要求 | 140 | 允許堵轉 | 手輪 | IP67 | 23.0 |
PSL-325 | 25.0 | 1.0 | 100 | 按要求 | 160 | 允許堵轉 | 手輪 | IP67 | 23.0 |

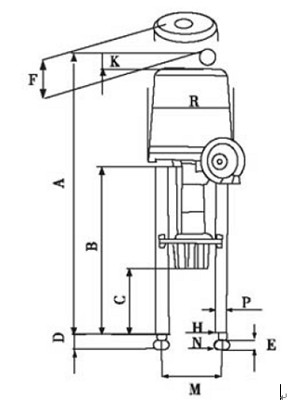

型號 | 外形尺寸 | |||||||||
A | B | C | D | E | F | H | M | P | R | |
PSL-202 PSL-204 |
459 | 237 | 116 | 35 | 30 | 120 | ¢16 | 100 | φ20 | φ177 |
PSL-208 | 560 | 256 | 120 | 35 | 35 | 150 | ¢16 | 100 | φ20 | φ197 |
PSL-210 | 560 | 256 | 120 | 35 | 35 | 150 | ¢16 | 118 | φ20 | φ197 |
PSL-312 PSL-316 PSL-320 PSL-325 |
788 | 450 | 174 | 45 | 25 | 230 | ¢20 | 155 | Φ32 | Φ218 |
