| 驅動形式 | 直行程 |
|---|---|
| 作用形式 | ZHA型：正作用，當信號壓力增加時，閥桿部件向下移： ZHB型：反作用，當信號壓力增加時，閥桿部件向上移。 |
| 氣源壓力 | 0.14~0.25Mpa |
| 手輪機構 | 側裝手輪、頂裝手輪 |
| 彈簧范圍 | 0.02~0.10、0.04~-0.10、0.08~0.24MPa |
| 氣源接口 | M10*1 、M12*1.25、M16*1.5 |
| 油漆 | 咖色(烤漆) |

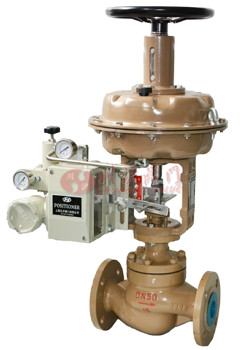

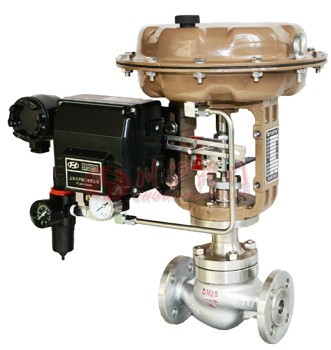

ZHA\B型氣動薄膜執行器由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。
執行機構選型
ZHA\B型氣動薄膜執行器配用直行程閥門中，具有重量輕，結構緊湊、使用方便、控制精度高、性能穩定等特點?？捎糜陂_(kāi)關型場合（閥門一開一閉，配電磁換向閥、閥位反饋、空氣過濾減壓閥）和調節型場合（配定位器，控制信號4-20mA控制閥門開度，實現流量調節）。
| 型號 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 行程 | 10 | 10、16 | 16、25 | 40 | 40、60 | 100 |
| 有效面積 | 200 | 350 | 350 | 560 | 960 | 1600 |
| 氣源接口尺寸 | M10×1 | M12×1.25 | M16×1.5 | |||
| 氣源壓力 | 0.14、0.25MPa | |||||
| 彈簧范圍 | 0.02~0.10、0.04~0.10、0.08~0.24MPa | |||||
| 回差 | 帶定位器：1% 不帶定位器：3% | |||||
| 線性 | 帶定位器：1% 不帶定位器：±5% | |||||
| ZH | 作用形式 | 尺寸規格 | 彈簧范圍（KPa） | 手輪機構 |
| ZH系列執行器 | A：正作用 B：反作用 |
11 22 23 34 45 56 |
20-100 40-200 80-240 |
無：不帶手輪 D：頂裝手輪 C：側裝手輪 |
| 調節閥通徑DN | 閥桿螺紋 |
| 3/4" | M8 |
| 20.25.32.40.50 | M8 |
| 65.80,100 | M12x1.25 |
| 125.150.200 | M16xl.5 |
| 250.300 | M20x1.5 |
| 型號 | ZH-22 | ZH-23 | ZH-34 | ZH-45 | ZH-56 |
| A | 285 | 288 | 365 | 475 | 585 |
| H | 300 | 323 | 417 | 520 | 720 |
| H1 | 90 | 90 | 130 | 135 | 170 |
| hi | 40 | 41 | 41 | 54 | 61 |
| t | 18 | 18 | 23 | 26 | 34 |
| C | 95 | 100 | 130 | 150 | 180 |
| H3(MAX) | 179 | 179 | 230 | 315 | 400 |
| F | 200 | 200 | 240 | 350 | 449 |
| H2 | 106 | 115 | 170 | 195 | 270 |
| h2 | 40 | 40 | 50 | 55 | 65 |
| N-dl | 2-dl0 | 2-dl0 | 4-d12 | 4-dl4 | 4-d18 |
| d2 | 60 | 60 | 80 | 95 | 100 |
| D | 80 | 80 | 105 | 118 | 130 |
| 重董(kg} | 12 | 16 | 22 | 52 | 125 |
