驅動形式 | 直行程 |
---|---|
驅動電壓 | 單相AC110V 50/60HZ;AC220V 50/60HZ;AC240V 60HZ 三相AC380V 50HZ 直流DC24V.DC36V.DC48V |
輸入信號 | DC4~20mA或DC1~5V |
輸出信號 | DC4~20mA或DC1~5V |
控制精度 | 基本誤差:±1%;回差≤1%;死區≤1% |
防護等級 | IP65 |
防爆形式 | 標準型(不防爆)、防爆型(ExdII BT4、ExdII CT4) |

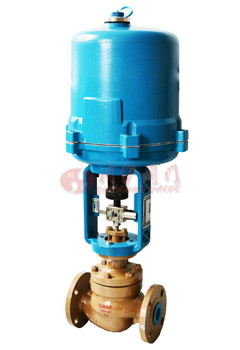

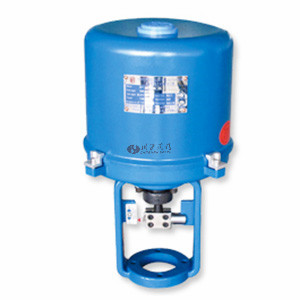

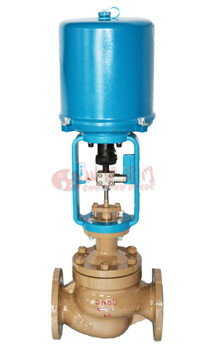

381型電動執行器是以AC220單相交流電為電源,接受來自DCS、PLC系統和其他操作器的DC4~20mA,標準信號來控制執行器進行開關閥門或自動調節。電子控制模塊采用先進的混合集成電路,包含完整的保護功能,可現場控制或遠程控制,被設計成匣子形式,并用樹脂澆鑄密封。驅動反饋量采用高性能導電塑料電位器、精度高、壽命長等特點,可與各種角行程調節機構組合成高性能、高可靠性的電動調節閥
使用場合
381型電動執行器被廣泛用于冶金、發電、石化、造紙、輕工及環保等工業部門。
1.執行器設計有伺服系統(無需另配伺服放大器),只需接入DC4~20mA(或DC1~5V)信號和對應的電源即可工作。內設接線端子,接線極為簡單方便。
2.執行器的關鍵部件一控制器,采用先進的混合集成電路,用樹脂密封澆鑄,外形為匣狀,體積小,可靠性高。
3.驅動量的反饋檢測采用高性能導電塑料電位器,分辨率<0.4%。
4.用狀態選擇開關可以設定斷信號時,(閥芯處于全開,全閉或自鎖狀態。)
5.用狀態選擇開關可以設定(正、反動作。)
6.用狀態選擇開關可以設定輸入信號為(DC4~20mA或DC1~5V。)
7.調整工作零點(始點)和行程(終點)簡單易行。
8.當突然斷電時,能確保閥芯自鎖。
9.采用同步皮帶轉動,有效降低了噪音。
10.延時保護功能,額定負載時,能實行狀態自鎖,故障發生時,能立即起動保護,并可反向運行取消延時保護。
電源 |
單相AC110V 50/60HZ;AC220V50/60HZ;AC240V 60HZ 三相AC380V50HZ 直流DC24V.DC36V.DC48V |
耗電功率(額定負載時) | 規格A型執行器50VA; 規格B型執行器150VA; 規格C型執行器220VA。 |
輸入信號 |
DC4~20mA或DC1~5V。 |
輸出信號 | DC4~20mA(負載電阻礙500Ω以下) |
控制精度 | 基本誤差:±1%;回差≤1%;死區≤1%。 |
工作行程調整范圍“零點” | ±25%; |
工作行程調整范圍“行程” | 20%~100%。 |

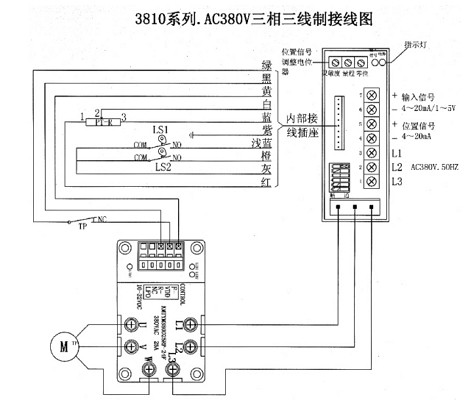

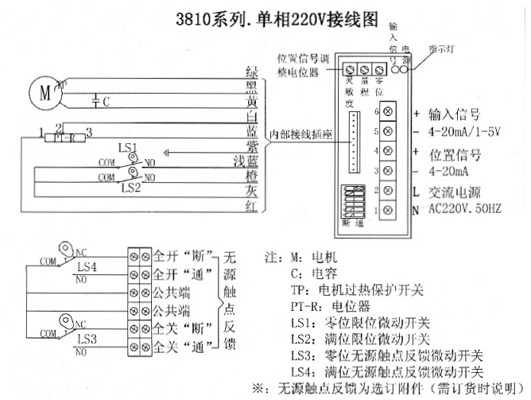

外部配線 | 輸入輸出信號應采用屏蔽電纜。電源線不得與信號線共用一根電纜。 普通型(S型)執行器 電源電纜:3芯S=1.5mm2 信號電纜:4芯S=1.5mm2 電纜引入口:2-M20×1.5 |
型號 | 額定輸出力N | 速度mm/s | 大行程 |
---|---|---|---|
381LSA-08 381LXA-08 |
800 800 |
4.2 4.2 |
30 |
381LSA-20 381LXA-20 |
2000 2000 |
2.1 2.1 |
|
381LSB-30 381LXB-30 |
3000 3000 |
3.5 3.5 |
60 |
381LSB-50 381LXB-50 |
5000 5000 |
1.7 1.7 |
|
381LSC-65 | 6500 | 2.8 | 100 |
381LSC-99 | 10000 | 2.0 | |
381LSC-160 | 16000 | 1.0 |

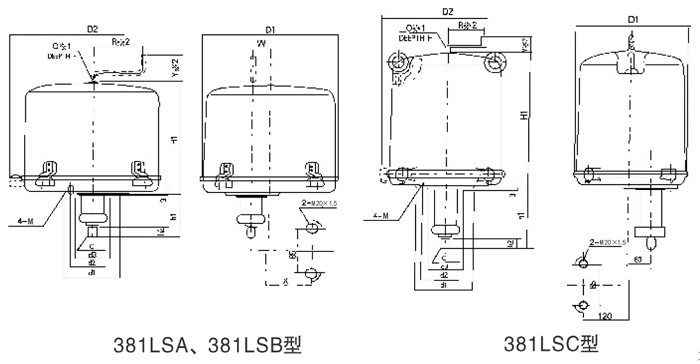

型號 | D1 | D2 | H1 | h1 | h2 | d1 | d2 | d3 | C | K | M | W | Y ※2 |
Q ※1 |
F | R ※2 |
X | 重量 kg |
381LSA | 225 | 260 | 200 | 78 | 18 | 90 | 70 | 55 | M14 xl.5 |
15 | M8 | 28 | 87 | 10 | 12 | 80 | 75 | 12 |
381LSB | 255 | 290 | 280 | 125 | 31 | 125 | 102 | 70 | M18 x 1.5 | 18 | M10 | 45 | 90 | 10 | 15 | 100 | 91 | 22 |
381LSC | 310 | 360 | 415 | 175 | 31 | 150 | 125 | 85 | M22 xl.5 |
24 | M12 | 90 | 10 | 15 | 160 | 120 | 55 |
