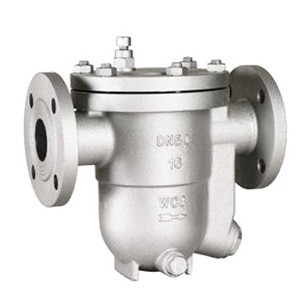

浮球式蒸汽疏水閥,用于蒸汽加熱設備、蒸汽管網和凝結水回收系統,它能迅速、自動、連續地排除凝結水,有效地阻止蒸汽泄漏。
工作原理:自由浮球式蒸汽疏水閥利用浮力原理,浮球根據凝結水量的多少,隨水位的變化而作升降,自動調節閥座孔的開度,連續排放凝結水,當凝結水停止進入時,浮球降的底部,回到關閉位置,排水停止,由于排水閥座孔總是在凝結水位以下,形成水封、水、氣自然分離,達到無蒸汽泄漏。
CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水閥零部件材料 | |
---|---|
型號 | 閥體材料 |
CS41H-16 | 鑄鐵 |
CS41H-16C | 碳鋼 |
CS41H-25 | 碳鋼 |
CS41H-40 | 碳鋼 |

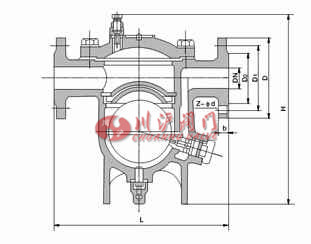

CS41H-16、CS41H-16(Ⅱ)型自由浮球式蒸汽疏水閥主要外形及結構尺寸 | |||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
CS41H-16 | CS41H-16(Ⅱ) | ||||||||||||||
DN | 15 | 20 | DN | 25 | |||||||||||
D | 170 | 200 | L | 310 | |||||||||||
H | 127 | 142 | H | 240 | |||||||||||
h | 80 | 90 | h | 178 | |||||||||||
重量/kg | 3.5 | 4.5 | 重量/kg | 15 | |||||||||||
CS41H-16C CS41H-40(Ⅰ)、CS41H-16C CS41H-40(Ⅱ)型自由浮球式蒸汽疏水閥主要外形及結構尺寸 | |||||||||||||||
CS41H-16C CS41H-40(Ⅰ) | CS41H-16C CS41H-40(Ⅱ) | ||||||||||||||
DN | 15 | 20 | 25 | DN | 25 | 40 | 50 | ||||||||
L | 230 | 230 | 230 | D | 320 | 320 | 320 | ||||||||
H | 220 | 220 | 220 | H | 295 | 295 | 295 | ||||||||
h | 150 | 150 | 150 | h | 210 | 210 | 210 | ||||||||
重量/kg | 10 | 10.5 | 11 | 重量/kg | 24 | 25 | 26 | ||||||||
CS41H-16C CS41H-40(Ⅲ)、CS41H-16C CS41H-40(Ⅳ)型自由浮球式蒸汽疏水閥主要外形及結構尺寸 | |||||||||||||||
CS41H-16C CS41H-40(Ⅲ) | CS41H-16C CS41H-40(Ⅳ) | ||||||||||||||
DN | 50 | 65 | 80 | DN | 80 | 100 | |||||||||
L | 430 | 430 | 430 | D | 580 | 580 | |||||||||
H | 410 | 410 | 410 | H | 540 | 540 | |||||||||
h | 290 | 290 | 290 | h | 390 | 390 | |||||||||
重量/kg | 80 | 83 | 86 | 重量/kg | 130 | 137 |
