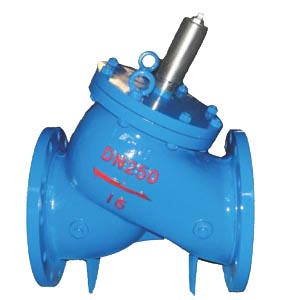

JLH型多功能三合一止回閥它包括閥體內設閥座、閥桿、彈簧、閥瓣、導套等零件組成。此閥具有截止、止回、節流三種功能。主要用于水泵出口或其它防止液體倒流的管道,可有效的防止普通止回閥液體倒流時產生的水錘沖擊和噪音,是止回閥的更新?lián)Q代產品。三合一止回閥安裝在一般建筑,公寓及工廠的供排水,冷暖水處理,及鍋爐的冷凝水,二次供水管道的泵出口上,用來防止泵停止運轉而引起的管道內的介質倒流。
安裝了加速關閉彈簧,利用快關原理防止水錘的產生,防止介質倒流,達到靜音關閉;裝有開度指示器,通過調節開度,可以調節水泵的輸出量;關閉閥桿,可起到截止閥的作用。

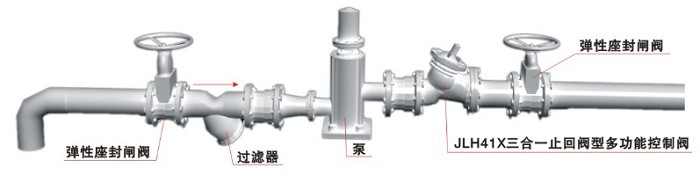

安裝與調節:1.安裝時要注意閥體外水流指示,按水流方向安裝,垂直、水平安裝均可。2.調節閥桿的開度,可改變流量大大小,開度的大小可以開度指示器上顯示出來。3.順時針旋緊閥桿,可截斷介質,起到截止閥的作用,

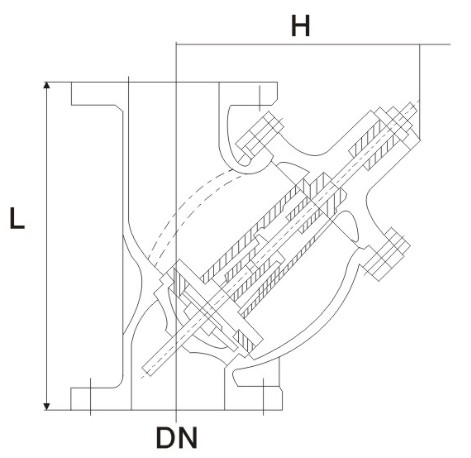

公稱通徑DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
1.0/1.6 | 230 | 290 | 310 | 350 | 400 | 480 | 550 | 620 | 700 | 787 |
2.5 | 210 | 250 | 290 | 320 | 380 | 420 | 500 | 680 | 730 | 830 |
