上海川滬閥門有限公司

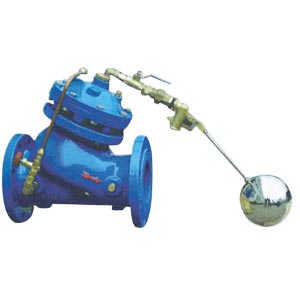

隔膜式遙控球閥圖片

隔膜式遙控球閥 型號:F745X

F745X隔膜式遙控球閥是兼具多種功能的水力操作式閥門,主要安裝于水池或高架水塔的進水口處,當水位達到設定的高度,主閥由浮球導閥控制關閉進水口停止供水;當水位下降后,主閥由浮球導閥控制打開進水口向水池注水,實現自動補水。液位控制精確,不受水壓干擾;隔膜式遙控球閥可隨水池的高度及使用空間位置安裝,維護、調試、檢查方便、密封可靠,使用壽命長。隔膜式閥門性能可靠、強度高、動作平穩適用于450口徑以下的管道。

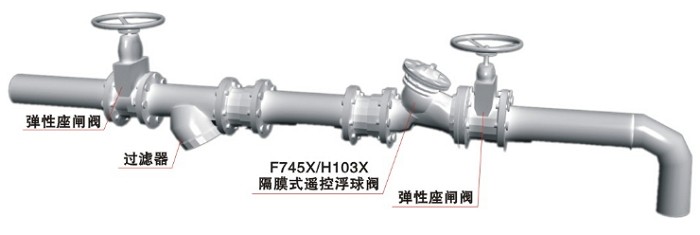

隔膜式遙控球閥典型安裝示意圖

隔膜式遙控球閥安裝示意圖

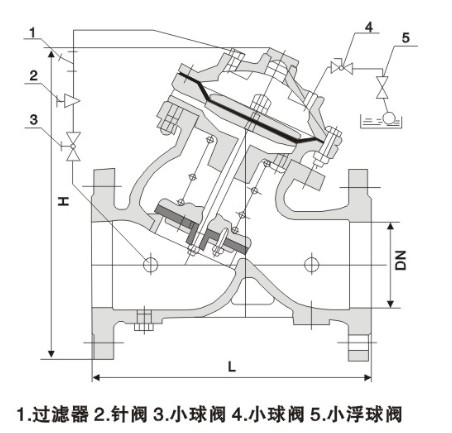

隔膜式遙控球閥結構圖

隔膜式遙控球閥結構圖

隔膜式遙控球閥安裝尺寸

DN L H   D     D1     n-d
1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5MPa 1.0MPa 1.6MPa 2.5MPa
50 203 293 165 165 165 125 125 125 4-18 4-18 4-18
65 216 328 185 185 185 145 145 145 4-18 4-18 8-18
80 248 364 200 200 200 160 160 160 8-18 8-18 8-18
100 283 418 220 220 235 180 180 190 8-18 8-18 8-22
125 330 481 250 250 270 210 210 220 8-18 8-18 8-22
150 356 543 285 285 300 240 240 250 8-22 8-22 8-26
200 444 673 340 340 360 295 295 310 8-22 12-22 8-26
250 533 792 395 405 425 350 355 370 12-22 12-26 12-30
300 600 927 445 460 485 400 410 430 12-22 12-26 16-30
350 622 957 505 520 555 460 470 490 16-22 16-26 16-33
400 698 1188 565 580 620 515 525 550 16-26 16-30 16-36
450 775 1218 615 640 670 565 585 600 20-26 20-30 20-36
500 811 1256 670 715 730 620 650 660 20-26 20-33 20-36
600 900 1600 780 840   725 770   20-30 20-36
700 980 1750 895 910   840 840   24-30 24-36
800 1120 1900 1015 1025   950 950   24-33 24-39
900 1220 2100 1115     1050     28-33
1000 1320 2400 1230     1160     28-36
由于產品改進技術創(chuàng )新參數可能有一定變化,公司不另行通知,咨詢和索要隔膜式遙控球閥產品詳細樣本。
  • 多功能水泵控制閥
  • 水利控制閥
    多功能水泵控制閥(閥體材質碳鋼、實現對水泵出口的緩慢開啟、全開、緩閉、截止等功能)
  • 減壓穩壓閥
  • 水利控制閥
    減壓穩壓閥(閥體材質黃銅、法蘭連接、實現能自動保持穩定出口壓力功能)
  • 壓差旁通閥
  • 水利控制閥
    壓差旁通閥(閥體材質黃銅、法蘭連接、用于空調系統供/回水之間以平衡壓差的閥門)
  • 壓差旁通閥
  • 水利控制閥
    壓差旁通閥(閥體材質不銹鋼、法蘭連接、用于空調系統供/回水之間以平衡壓差的閥門)
水利控制閥說明書 下載

隔膜式遙控球閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

隔膜式遙控球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
