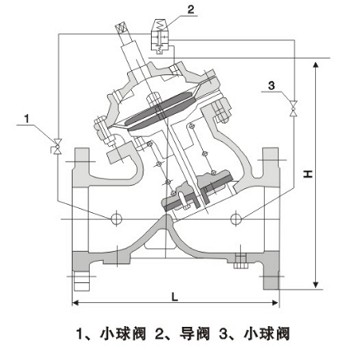

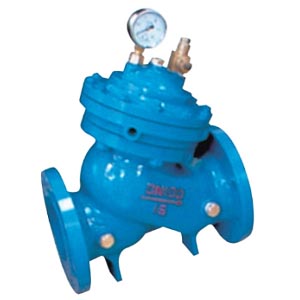

DY30BX緩開快閉止回閥它包括閥體內設閥座、閥桿、以及與閥體連接的上閥蓋與下閥蓋等零件組成。上閥蓋與下閥蓋之間為隔膜腔,隔膜腔內設隔膜,隔膜與中心軸連接,中心軸另一端連接閥門,閥門與閥座接觸。水容器與上閥蓋進水、出水控制孔連通,水容器與上閥蓋出水為節流連通,水容器與上閥蓋進水為單向連通。該閥緩慢開啟,防止電流沖擊及官網中壓力沖擊;快速關閉,防止水錘產生。無水質要求,可用于污水、清水及原水系統。
公稱通徑DN | 500 | 600 | 700 | 800 |
L | 1075 | 1230 | 1300 | 1450 |
H1 | 620 | 395 | 930 | 950 |
H | 750 | 850 | 1120 | 1150 |
