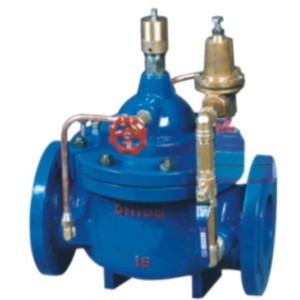

400X流量控制閥,是一種采用高精度先導式方式控制流量多功能閥門。適用于配水管需控制流量和壓力的管路中,保持預定流量不變,將過大流量限制在一個預定值,并將上游高壓適當減壓,即使主閥上游的壓力發生變化,也不會(huì )影響主閥下游的流量。該閥一改常規節流閥使用孔板或純機械的減少能量在節流過程中的損失。如遇緊急情況400X流量控制閥可以完全截止流量,避免損失??刂旗`敏度高,安全可靠,調試簡便,使用壽命長。廣泛適用于工業給水、高層建筑由水泵直接給水系統中。

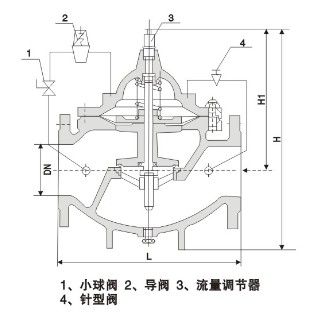

公稱通徑 | 尺寸 | ||||
DN{mm) | L | F1 | F | H1 | H |
20 | 150 | 136 | 292 | 247 | 342 |
25 | 160 | 136 | 292 | 247 | 342 |
32 | 180 | 136 | 292 | 247 | 342 |
40 | 200 | 155 | 330 | 278 | 395 |
50 | 203 | 155 | 330 | 278 | 395 |
65 | 215 | 165 | 350 | 298 | 405 |
80 | 241 | 175 | 365 | 313 | 430 |
100 | 270 | 195 | 410 | 350 | 510 |
125 | 300 | 220 | 455 | 365 | 560 |
150 | 330 | 230 | 475 | 420 | 585 |
200 | 400 | 255 | 530 | 450 | 675 |
250 | 480 | 300 | 623 | 470 | 730 |
300 | 550 | 340 | 700 | 490 | 760 |
350 | 622 | 415 | 840 | 526 | 840 |
400 | 685 | 430 | 880 | 570 | 910 |
450 | 750 | 430 | 880 | 570 | 910 |
