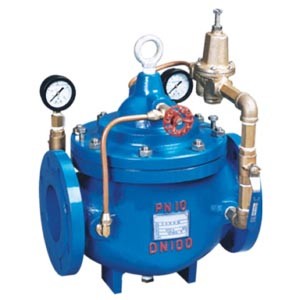

200X減壓閥作用與用途:調節與控制主閥的出口壓力,主閥出口壓力不因進口壓力變化而改變,亦不因主閥出口流量的變化而改變其出口壓力??捎糜谏罱o水、消防系統及工業給水系統。
壓力等級:PNI0、PNI6、PN25隔膜式:DN20~450活塞式:DN500~750,介質溫度:0~80℃。

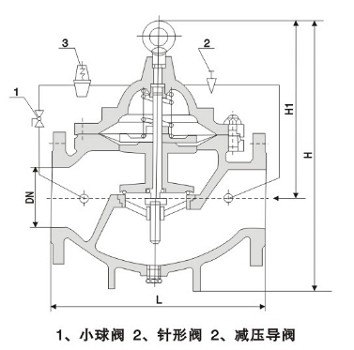

公稱通徑 | 尺寸 | ||
DN(mm) | L | 寬 | H |
20 | 150 | 245 | 195 |
25 | 160 | 254 | 208 |
32 | 180 | 263 | 222 |
40 | 200 | 272 | 237 |
50 | 203 | 282 | 254 |
65 | 215 | 292 | 272 |
80 | 241 | 310 | 282 |
100 | 270 | 330 | 303 |
125 | 300 | 358 | 344 |
150 | 330 | 385 | 385 |
200 | 400 | 438 | 437 |
250 | 480 | 490 | 532 |
300 | 550 | 550 | 600 |
350 | 622 | 617 | 677 |
400 | 685 | 693 | 764 |
450 | 750 | 778 | 862 |
500 | 811 | 873 | 972 |
600 | 935 | 980 | 1096 |
