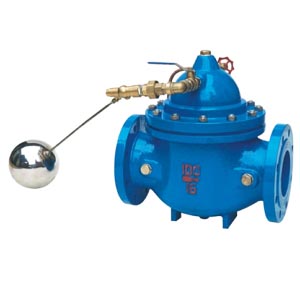

遙控浮球閥(100X),是控制水池液位的水力控制閥。利用管道上游的水壓推動閥瓣上升,開啟閥門,向水池供水;當水池液面到達所需高度時,浮球在浮力的作用下上升,從而關閉閥門,截斷管道向水池的排放。當水池排放掉水時,浮球下落,開通上腔的流通,此時,上游的壓力又使閥瓣上升,開啟閥門,使管道繼續向水池供水。此閥,浮球動作迅速,液位控制準確度高,靈活耐用,水位不受水壓干擾且關閉緊密不漏水。

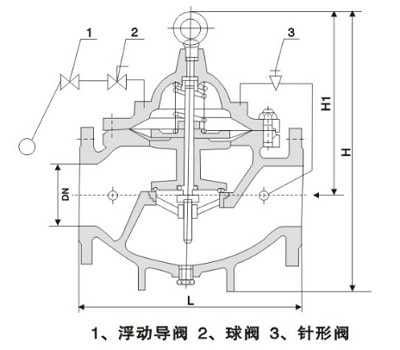

公稱通徑 | 尺寸 | |||||
DN(mm) | L | A1 | A | H1 | H | F |
20 | 150 | 130 | 325 | 179 | 212 | 116 |
25 | 160 | 130 | 325 | 179 | 212 | 116 |
32 | 180 | 130 | 325 | 179 | 212 | 116 |
40 | 200 | 140 | 335 | 210 | 265 | 168 |
50 | 203 | 140 | 335 | 210 | 265 | 168 |
65 | 215 | 140 | 335 | 215 | 310 | 180 |
80 | 241 | 145 | 345 | 245 | 350 | 210 |
100 | 270 | 155 | 365 | 305 | 460 | 284 |
125 | 300 | 165 | 385 | 365 | 520 | 310 |
150 | 330 | 180 | 410 | 415 | 570 | 370 |
200 | 400 | 205 | 465 | 510 | 840 | 463 |
250 | 480 | 225 | 505 | 560 | 890 | 525 |
300 | 550 | 245 | 545 | 658 | 1030 | 625 |
350 | 622 | 275 | 595 | 696 | 1090 | 705 |
400 | 685 | 285 | 625 | 735 | 1150 | 778 |
450 | 750 | 285 | 625 | 735 | 1150 | 778 |
500 | 811 | 410 | 780 | 750 | 1110 | 690 |
600 | 935 | 456 | 888 | 850 | 1286 | 785 |
