真空球閥

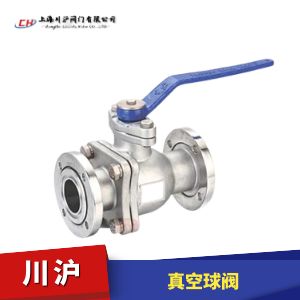

真空球閥圖片
閥體材質 WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑 DN15~150mm
密封形式 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃)
驅動形式 手柄、蝸輪、電動、氣動、液動等
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

真空球閥 型號：GU

真空球閥GU系列球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的閥門，廣泛適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。

執行機構選型
真空球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動真空球閥（開關型和調節型控制信號4-20mA）和氣動真空球閥（開關型和調節型控制信號4-20mA）

真空球閥 零部件參數

零部件 材質
泄漏率 ≤1.3*10^-6 Pa.L/S
適用溫度 -29~150℃
安裝位置 任意
壓力范圍 1.3×10-7Pa～6×105Pa

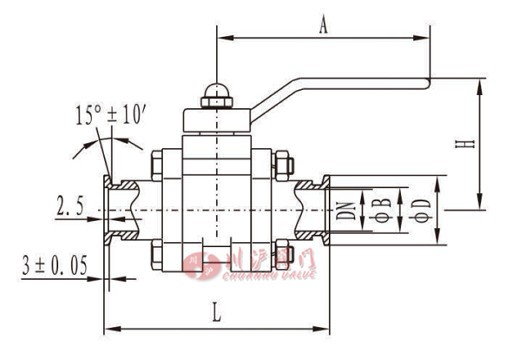

真空球閥快卸法蘭（KF）連接及外形尺寸（GB4982） 結構圖

真空球閥結構圖

真空球閥快卸法蘭（KF）連接及外形尺寸（GB4982） 安裝尺寸

型號 通徑
(DN)		 φD φB H L A
GU-10/KF 10 30 12.2 60 92 120
GU-16/KF 16 30 17.2 62 100 120
GU-25/KF 25 40 26.2 75 114 150
GU-40/KF 40 55 41.2 115 165 200
GU-50/KF 50 75 52.2 125 175 221

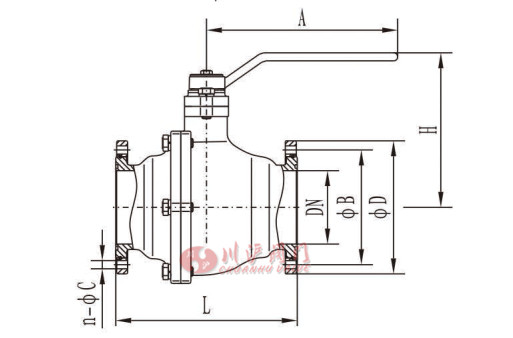

真空球閥活套法蘭連接及外形尺寸（GB/T6070） 結構圖

真空球閥結構圖

真空球閥活套法蘭連接及外形尺寸（GB/T6070） 安裝尺寸

型號 通徑
(DN)		 φD φB H L A n-φC
GU-10 10 55 40 60 92 120 4-6.5
GU-16 16 60 45 62 100 120
GU-20 20 65 50 73 114 150
GU-25 25 70 55 75 114 150
GU-32 32 90 70 93 140 180 4-9
GU-40 40 100 80 115 165 200
GU-50 50 110 90 125 175 221
GU-63 63 130 110 166 186 230
GU-80 80 145 125 175 198 290 8-9
GU-100 100 165 145 189 220 260
GU-125 125 200 175 232 266 360 8-ll
GU-150 150 225 200 250 296 400
GU-200 200 285 260 306 390 620 12-12
由于產品改進技術創(chuàng )新參數可能有一定變化，公司不另行通知，請聯系我司和索要真空球閥產品詳細樣本。
  • 內螺紋球閥
  • 球閥
    內螺紋球閥（材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄）
  • 超薄球閥
  • 球閥
    超薄球閥（材質不銹鋼、法蘭連接、超薄式球閥、帶手柄）
  • 法蘭球閥
  • 球閥
    法蘭球閥（材質不銹鋼、法蘭連接、國標尺寸、帶手柄）
  • 高壓球閥
  • 球閥
    高壓球閥（材質A105、鍛造、二段式球閥、帶手柄）
  • 三通保溫球閥
  • 球閥
    三通保溫球閥（材質不銹鋼、法蘭連接、保溫型、帶手柄）
  • V型球閥
  • 球閥
    V型球閥（材質碳鋼、法蘭連接、耐磨型、帶安裝支架）
  • 三片式焊接球閥
  • 球閥
    三片式焊接球閥（材質不銹鋼、三片式、對焊連接、帶手柄）
  • 三片式法蘭球閥
  • 球閥
    三片式法蘭球閥（材質不銹鋼、法蘭連接、三片式、帶手柄）

真空球閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

真空球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
