上海川滬閥門有限公司
V型法蘭球閥圖片
閥體材質 WCB、304不銹鋼、316不銹鋼
公稱通徑 DN25~500mm
公稱壓力 PN1.6MPa、2.5MPa、Class150
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)合金鋼密封(-29-+425℃)
適用介質 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式 手柄、蝸輪、電動、氣動、液動等
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

V型法蘭球閥 型號:Q40H/Q40F

V型法蘭球閥一般采用金屬密封,適合高溫和耐磨場合使用,閥體是法蘭連接,由于它的球芯帶有V型結構,使之與可動硬密封閥座之間具有良好密封性能與剪切功能。因此除適用于液體、氣體等介質外,特別適用于造紙、食品、石油、化工、冶金、電力、制藥、污水處理等行業中含有纖維或微小固體顆粒的懸濁液與粘度大的介質中,實現對有關工藝參數的控制。

執行機構選型
V型法蘭球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接,組成,電動V型法蘭球閥(開關型和調節型控制信號4-20mA)和氣動V型法蘭球閥(開關型和調節型控制信號4-20mA)

V型法蘭球閥 結構圖

V型法蘭球閥結構圖

V型法蘭球閥 零部件參數

序號 名稱 數量 (件) 材料
1 閥體 1 WCB CF8 CF8M
2 閥芯 1 CF8表面鍍硬鉻 CF8表面鍍硬鉻 CF8M表面鍍硬鉻
3 圓柱銷 2 304 304 316
4 閥座 1 304堆焊硬質合金 304堆焊硬質合金 316堆焊硬質合金
5 彈簧 1 17-7PH 17-7PH 316
6 O型圈 1 氟橡膠 氟橡膠 氟橡膠
7 自潤滑軸承   304+PTFE 304+PTFE 316+PTFE
8 下閥桿 1 20Cr13 304 316
9 O型圈 1 氟橡膠 氟橡膠 氟橡膠
10 后壓蓋 1 WCB CF8 CF8M
11 環墊 1 PTFE PTFE PTFE
12 調節墊片 1 PTFE PTFE PTFE
13 平墊片 4 Q235 304 304
14 螺栓 4 25 304 304
15 雙頭螺柱 2 25 304 304
16 自潤滑軸承 1 304+PTFE 304+PTFE 316+PTFE
17 平鍵 1 20Cr13 304 316
18 下填料 1 PTFE PTFE PTFE
19 中填料 1組 PTFE PTFE PTFE
20 上填料 1 PTFE PTFE PTFE
21 填料壓蓋 1 WCB CF8 CF8M
22 螺母 2 35 304 304
23 上閥桿 1 20Cr13 304 316

V型法蘭球閥 結構圖

V型法蘭球閥結構圖

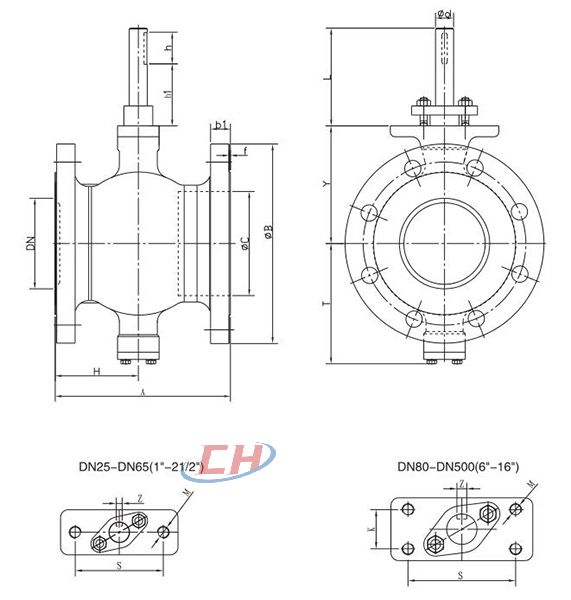

V型法蘭球閥 安裝尺寸

DN A H B b1 f C T Y L L φd h S K M Z 扭矩
25 102 51 115 16 2 38 81 73 102 75 16 35 75 / 2-M10 5 32
32 102 51 140 18 2 45 86 78 100 75 16 35 75   2-M10 5 40
40 114 57 150 18 2 50 90 80 102 75 16 35 75   2-M10 5 76
50 124 60 165 20 2 62 93 90 104 75 16 35 75   2-M10 5 90
65 145 70 185 20 2 73 108 105 102 75 16 35 75   2-M10 5 100
80 165 75 200 20 2 90 123 118 110 75 20 35 90 28 4-M10 6 140
100 194 92 220 22 2 115 138 130 108 75 20 35 90 28 4-M10 6 150
125 194 97 250 22 2 134 148 145 110 80 25 40 90 28 4-M10 8 200
150 229 110 285 24 2 164 170 170 124 94 30 50 110 40 4-M12 8 300
200 243 120 340 24 2 206 200 201 124 94 30 50 110 40 4-M12 8 500
250 297 148 405 26 2 260 240 237 140 98 40 60 135 40 4-M16 12 800
300 338 190 460 28 2 316 286 282 140 98 40 60 135 40 4-M16 12 1400
350 400 221 520 30 2 372 330 337 170 125 50 60 140 64 4-M16 14 2000
400 400 220 580 32 2 420 367 372 212 172 60 80 170 80 4-M20 18 2900
450 520 290 640 40 2 470 422 432 240 172 70 90 190 90 4-M24 20 3400
500 600 320 715 44 2 516 490 498 250 180 80 100 190 90 4-M24 22 5000
由于產品改進技術創(chuàng )新參數可能有一定變化,公司不另行通知,請聯系我司和索要V型法蘭球閥產品詳細樣本。
  • 內螺紋球閥
  • 球閥
    內螺紋球閥(材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄)
  • 超薄球閥
  • 球閥
    超薄球閥(材質不銹鋼、法蘭連接、超薄式球閥、帶手柄)
  • 法蘭球閥
  • 球閥
    法蘭球閥(材質不銹鋼、法蘭連接、國標尺寸、帶手柄)
  • 高壓球閥
  • 球閥
    高壓球閥(材質A105、鍛造、二段式球閥、帶手柄)
  • 三通保溫球閥
  • 球閥
    三通保溫球閥(材質不銹鋼、法蘭連接、保溫型、帶手柄)
  • V型球閥
  • 球閥
    V型球閥(材質碳鋼、法蘭連接、耐磨型、帶安裝支架)
  • V型法蘭球閥
  • 球閥
    V型法蘭球閥(材質不銹鋼、三片式、對焊連接、帶手柄)
  • 三片式法蘭球閥
  • 球閥
    三片式法蘭球閥(材質不銹鋼、法蘭連接、三片式、帶手柄)

V型法蘭球閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

V型法蘭球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
