閥體材質 | WCB碳鋼、304不銹鋼、316不銹鋼 |
---|---|
公稱通徑 | DN10~100mm |
公稱壓力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300 |
密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃) |
適用介質 | 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質 |
驅動形式 | 手柄、電動、氣動等 |
行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

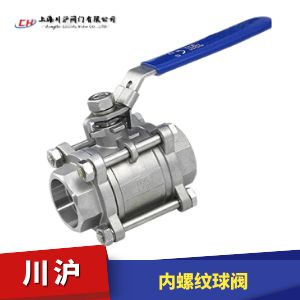

內螺紋球閥用球體繞閥體中心線作旋轉來達到開啟或關閉的一種閥門。在管路中主要用來做切斷、分配和改變介質的流動方向。廣泛應用于:化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
執行機構選型
內螺紋球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接,組成,電動內螺紋球閥(開關型和調節型控制信號4-20mA)和氣動內螺紋球閥(開關型和調節型控制信號4-20mA)
零件名稱 | 材質 | |
---|---|---|
不銹鋼 | 碳鋼 | |
閥體 | 不銹鋼CF8M | 碳鋼WCB |
球體 | 不銹鋼SS316 | 不銹鋼SS304 |
密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
密封墊 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
閥桿 | 不銹鋼SS316 | 不銹鋼SS304 |
止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
填料壓蓋螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
閥桿螺母 | 不銹鋼SS304 | 不銹鋼SS304 |
手柄套 | 塑料 | 塑料 |
