驅動形式 | 角行程(0-90°) |
---|---|
驅動電壓 | 單相AC110V 50/60HZ;AC220V 50/60HZ;AC240V 60HZ 三相AC380V 50HZ 直流DC24V.DC36V |
輸入信號 | ON-OFF、DC4~20mA或DC1~5V |
輸出信號 | ON-0FF、DC4~20mA或DC1~5V |
殼體材質 | 鋁合金、不銹鋼 |
防護等級 | IP67 |
防爆形式 | 標準型(不防爆)、防爆型(ExdII BT4、ExdII CT4) |

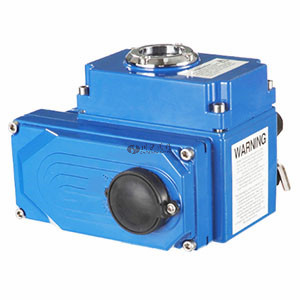

CHV型電動執行器用于控制0°~270°旋轉的閥門及其他同類產品,如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等,可以廣泛應用于石油、化工、水處理、船舶、造紙、電站、供熱,輕工等各行業中。
執行機構選型
CHV型電動執行器它以380V/220V/110V交流電源為驅動電源,以4-20mA電流信號或0-10V DC 電壓信號為控制信號,可使閥門運動到所需位置,實現其自動化控制,大輸出扭距達2000N·m。
1殼體殼體為硬質鋁合金,經陽極氧化處理和聚酯粉末涂層,耐腐蝕性強,防護等級為IP67,NEMA4和6,并有關IP68型供選擇。
2電機全封閉式鼠籠式電機,體積小,扭距大,慣性力小,絕緣等級為F級,內置熱保護開關,可防止損壞電機。
3手動結構手柄的設計保證安全可靠、省力、體積小。不通電時,振動手柄可進行手動操作。不用手動時,將板手置于板手夾內,方便使用。
4指示器指示器安裝在中心軸上,可以觀察閥門位置。透鏡采用凸出鏡設計,不積水,觀察更方便2.5干燥器用來控制溫度,防止由于溫度和天氣變化導致執行器內部水分凝結,保持內部電氣元件的干燥。
6密封密封性好,標準產品防護等級是IP67,并可選IP68防護等級。
7限位開關機械,電子雙重限位。機械限位螺釘可調,安全可靠;電子限位開關由凸輪機構來控制,簡單的調整機構能精確并方便地設定位置,且不受手輪過量的影響。
8自鎖精密的蝸輪桿機構可高效傳輸大扭距,效率高,噪音低(大50分貝),壽命長;有自鎖功能,防止反轉,傳動部分穩定可靠,無需再加油。
9防脫螺栓拆除外殼時,螺栓附在殼體上,不會(huì )脫落。

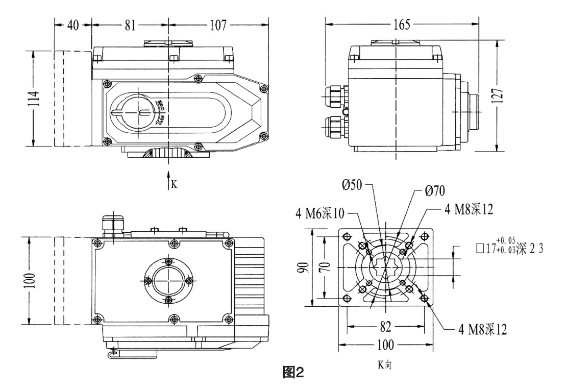

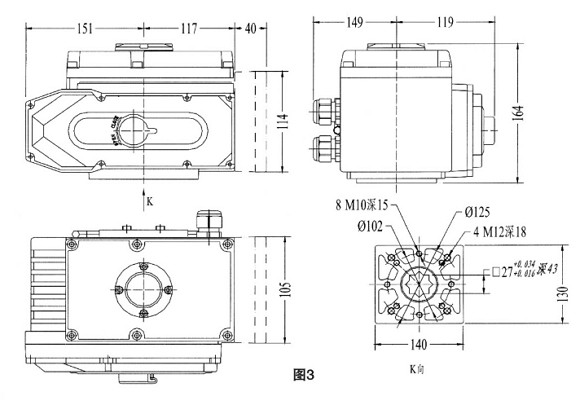

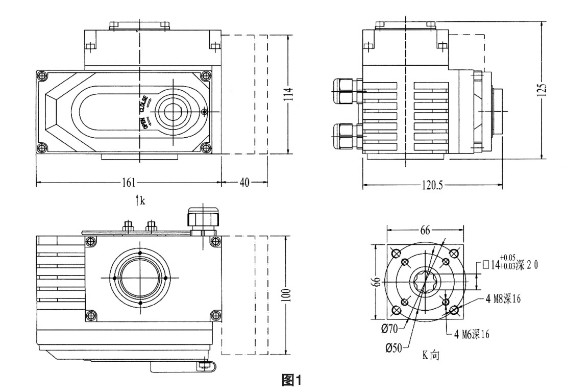

10安裝底部安裝尺寸符合ISO5211/DIN3337國際標準,孔成雙四方形便于帶方桿的閥線性或45°轉角安裝,適應性強??梢源怪卑惭b,也可以水平安裝。

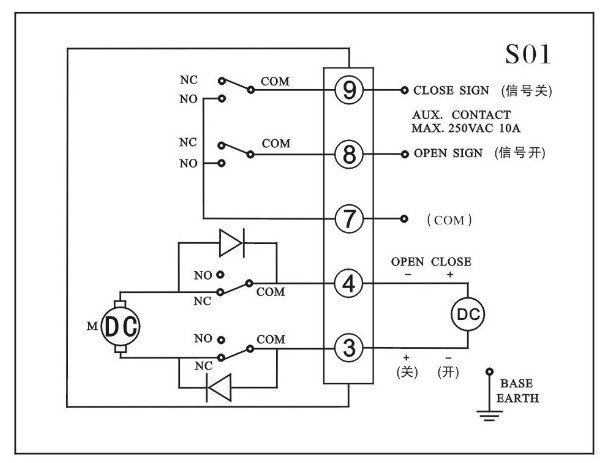

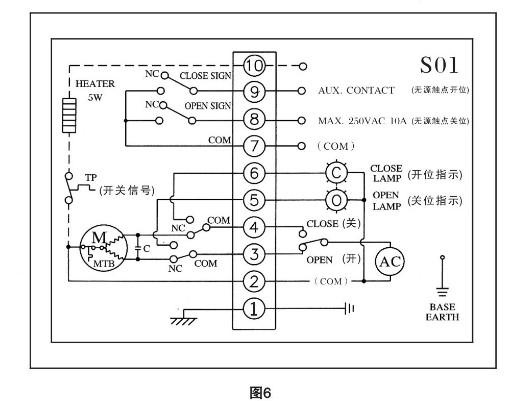

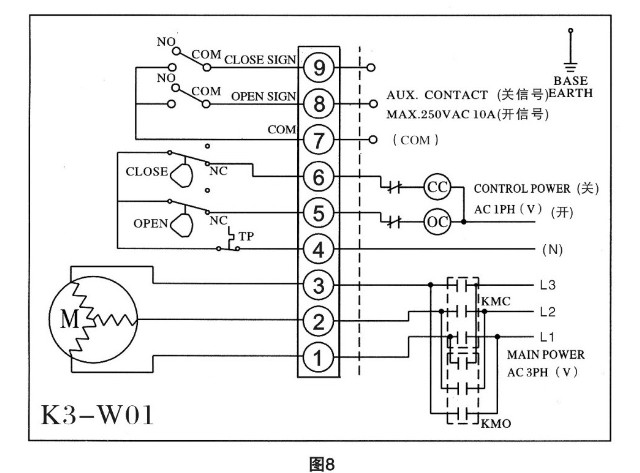

11線路控制線路符合單相或三相電源標準,線路布置緊湊合理,接線端子可有效滿足各種附加功能的要求。
型號 | 輸出扭矩 | 90°動作時間 | 輸出軸 | 電機 | 額定電流(A)50HZ | 手輪轉數 | 重量 |
---|---|---|---|---|---|---|---|
N·M | s | mm | W | 220V | N | KG | |
CHV-05 | 50 | 30 | 14x14/φ20 | 10 | 0.25 | 10 | 3.6 |
CHV-08 | 80 | 30 | 14x14/φ20 | 10 | 0.25 | 10 | 3.6 |
CHV-10 | 100 | 30 | 17x17/φ25 | 15 | 0.35 | 7.5 | 4.6 |
CHV-15 | 150 | 30 | 17x17/φ25 | 15 | 0.37 | 7.5 | 4.6 |
CHV-20 | 200 | 30 | 27x27/φ42 | 45 | 0.3 | 48 | 13 |
CHV-30 | 300 | 30 | 27x27/φ42 | 45 | 0.31 | 48 | 13.4 |
CHV-40 | 400 | 30 | 27x27/φ42 | 60 | 0.33 | 48 | 13.8 |
CHV-60 | 600 | 30 | 27x27/φ42 | 90 | 0.33 | 48 | 14 |
CHV-80 | 800 | 45 | 27x27/φ42 | 180 | 0.47 | 48 | 14.3 |
CHV-100 | 1000 | 135 | maxφ65 | 180 | 0.47 | 130 | 60 |
CHV-160 | 1600 | 135 | maxφ65 | 180 | 0.85 | 130 | 60 |
CHV-200 | 2000 | 135 | maxφ65 | 180 | 0.85 | 130 | 60 |
CHV-300 | 3000 | 135 | maxφ65 | 180 | 0.85 | 130 | 60 |
外殼 | 鋁合金外殼,防水級別IP67,NEMA4 and 6 |
|
電機電源 | 110/220V AC l Phase,380/440V AC 3Phase, 50/60Hz. ±l0% | |
控制電源 | 110/220V AC l Phase, 50/60Hz, ±10% | |
電機 | 鼠籠式異步電動機 | |
限位開關 | 2 x開 ( On),美 ( Off ). SPDT.250V AC 10A | |
輔助限位開關 | 2 x開 ( On ),關 ( Off ), SPDT.250V AC 10A | |
行程 | 90° -270±10°( 90°以上提前說明) | 0°~ 270° |
失效保護,操作溫度 | 內置熱保護,開120℃±5℃,關97℃±1 5℃ | |
指示器 | 連續的位置指示 | |
手動操 | 機械手柄 (可選裝手輪) |
|
自鎖裝置 |
蝸輪,蝸桿機構提供自鎖 | |
機械限位 | 2個外部調整螺栓 | |
干燥器 | 7-10W (110/220V AC)防冷凝 | |
接線孔 | 2個( Pieces) M18 | |
環境溫度 | -20℃~+70℃ | |
潤滑 | 鋁基潤滑脂(EP型)Aluminium base grease( EP) | |
材料 | 銅,鋁合盒,鋁青銅,聚碳酸脂 | |
環境濕度 | 大f Max)90% RH | 非凝結 |
抗震性能 | X Y Z 10g.0.2-34 Hz,30分( minutes ) | |
外涂層 | 干粉,環氧聚酯 |
