上海川滬閥門有限公司
氣動真空球閥圖片
閥體材質 WCB、304不銹鋼、316不銹鋼
公稱通徑 DN10~200mm
連接方式 快卸法蘭、活套法蘭
密封形式 聚四氟乙烯PTFE密封(-40~150℃)
執行機構 雙作用氣缸、單作用氣缸(彈簧復位)
控制附件 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

氣動真空球閥 型號:GUQ

氣動高真空球閥是通過電磁換向閥改變氣路方向,控制執行氣缸來驅動球閥,達到接通或切斷真空(壓力)系統管道路中的介質流。氣動高真空球閥應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。

附件選型
氣動真空球閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),并配有電氣-閥門定位器,可以選配YT定位器和西門子智能定位器。通過定位器的控制信號4-20mA來實現閥門比例調節。

氣動真空球閥 技術參數

泄漏率 1.3×10-9Pa.M3/S;
壓力范圍 5×10-7Pa~0.6Mpa
工作溫度 -30℃~+232℃
氣源壓力 .4~0.6 Mpa
工作介質 水、蒸氣、酸、堿
安裝位置 任意

氣動真空球閥 結構圖

氣動真空球閥結構圖

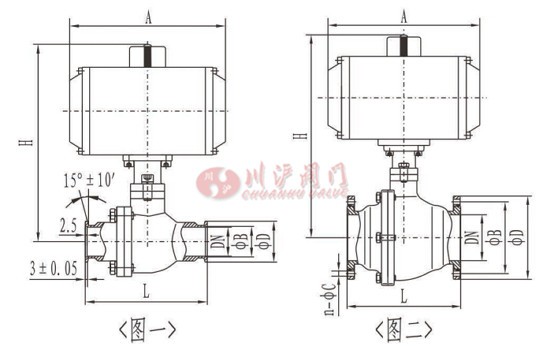

氣動真空球閥 外形尺寸

(圖一)快卸法蘭(KF)連接及外形尺寸(GB4982)

型號 通徑
(DN)
ΦD ΦB H L A
GUD-10/KF 10 30 12.2 185 92 146
GUD-16/KF 16 30 17.2 186 100 146
GUD-25/KF 25 40 26.2 201 114 168
GUD-40/KF 40 55 41,2 277 165 260
GUD-50/KF 50 75 52.2 286 175 268

(圖二)活套法蘭連接及外形尺寸(GB/T6070)

型號 通徑
(DN)
ΦD ΦB H L A n-ΦC
GUD-10 10 55 40 185 92 146 4-6.5
GUD-16 16 60 45 186 100 146
GUD-20 20 65 50 200 114 168
GUD-25 25 70 55 201 114 168
GUD-32 32 90 70 219 140 204 4-9
GUD-40 40 100 80 277 165 260
GUD-50 50 110 90 286 175 268
GUD-63 63 130 110 310 186 268
GUD-80 80 145 125 320 198 298 8-9
GUD-100 100 165 145 387 220 298
GUD-125 125 200 175 415 266 458 8-11
GUD-1B0 150 225 200 435 296 525
GUD-200 200 285 260 512 390 602 12-12
由于產品改進技術創(chuàng )新參數可能有一定變化,公司不另行通知,請聯系我司和索要氣動真空球閥產品詳細樣本。
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、法蘭連接、配雙作用氣缸或單作用氣缸、不帶附件)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶電磁換向閥電壓AC220V或DC24V)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶ASCO電磁閥和限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶手輪可手動開閉、帶電磁閥)
  • 氣動超薄球閥
  • 氣動球閥
    氣動超薄球閥(材質不銹鋼、對夾連接、配雙作用氣缸或單作用氣缸、不帶附件)
  • 氣動塑料球閥
  • 氣動球閥
    氣動塑料球閥(材質UPVC、雙由令連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動塑料球閥
  • 氣動球閥
    氣動塑料球閥(材質PP、法蘭連接、配雙作用或單作用氣動執行器、不帶附件)

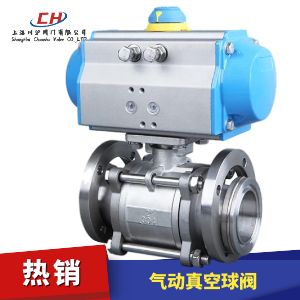

  • 氣動真空球閥
  • 氣動球閥
    氣動真空球閥(材質不銹鋼、活套法蘭連接、配雙作用或單作用氣動執行器、帶限位開關)
  • 氣動三通衛生級球閥
  • 氣動球閥
    氣動三通衛生級球閥(材質不銹鋼、卡箍連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動保溫球閥
  • 氣動球閥
    氣動保溫球閥(材質不銹鋼、帶保溫夾套、配雙作用或但作用氣缸、帶防爆電磁閥)
  • 氣動V型調節球閥
  • 氣動球閥
    氣動V型調節球閥(材質不銹鋼、V型球閥、配雙作用或單作用氣缸、帶定位器)
  • 氣動V型調節球閥
  • 氣動球閥
    氣動V型調節球閥(材質碳鋼、V型球閥、配雙作用或單作用氣缸、帶保位閥、帶定位器)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(材質不銹鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥、帶限位開關)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(材質不銹鋼、帶手輪、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(閥體材質碳鋼、配雙作用或單作用氣缸、配防爆型電磁閥、防爆型限位開關)
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥(材質不銹鋼、三片式內螺紋、配雙作用或單作用氣缸、帶電磁閥、限位開關)
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥(材質不銹鋼、三片式內螺紋、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥(材質不銹鋼、鍛造、配雙作用或單作用氣缸、帶雙電控電磁閥、帶限位開關)
  • 氣動三通內螺紋球閥
  • 氣動球閥
    氣動三通內螺紋球閥(材質不銹鋼、螺紋連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動襯氟球閥
  • 氣動球閥
    氣動襯氟球閥(材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶限位開關)
  • 氣動襯氟球閥
  • 氣動球閥
    氣動襯氟球閥(材質碳鋼襯氟、帶手輪、配雙作用或單作用氣缸、帶電磁閥、限位開關)
  • 氣動V型襯氟球閥
  • 氣動球閥
    氣動V型襯氟球閥(材質碳鋼襯氟、V型球閥、配雙作用或單作用氣缸、不帶附件)
  • 氣動V型襯氟球閥
  • 氣動球閥
    氣動V型襯氟球閥(材質碳鋼襯氟、V型球閥、配雙作用或單作用氣缸、配山武智能定位器)
  • 氣動高壓球閥
  • 氣動球閥
    氣動高壓球閥(材質不銹鋼、配雙作用或單作用氣缸、帶電磁閥、限位開關、空氣減壓閥)
  • 氣動高壓球閥
  • 氣動球閥
    氣動高壓球閥(材質不銹鋼、配雙作用或單作用氣缸、配對法蘭、帶全套附件)
  • 氣動V型球閥
  • 氣動球閥
    氣動V型球閥(材質碳鋼、V型球閥、配雙作用或單作用氣缸、帶限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、配雙作用氣缸、配防爆電磁閥、防爆限位開關和空氣減壓閥)
  • 氣動調節球閥
  • 氣動球閥
    氣動調節球閥(材質不銹鋼、配雙作用或單作用氣缸、配閥門定位器、輸入信號4-20mA)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、高平臺球閥、配雙作用氣缸、帶電磁閥)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、高平臺球閥、配雙作用氣缸、帶電磁閥、限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、配雙作用氣缸、帶電磁閥、限位開關、防爆接管)

氣動真空球閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氣動真空球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
