上海川滬閥門有限公司

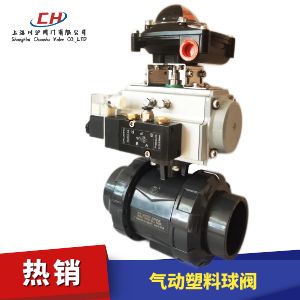

氣動塑料球閥圖片
閥體材質 UPVC、RPP、CPVC、PVDF
公稱通徑 DN15~100mm
公稱壓力 PN1.0MPa、1.6MPa
適用介質 純水、污水、腐蝕性介質等
執行機構 雙作用氣缸、單作用氣缸(彈簧復位)
控制附件 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

氣動塑料球閥 型號:CHQ611S

氣動塑料球閥是采用雙由令、法蘭連接。具有結構緊湊、耐磨損、容易拆卸、方便維修等優點,閥體材質衛生無毒、耐腐蝕性強、重量輕、應用范圍廣,如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業。

附件選型
氣動塑料球閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),可配電磁閥換向閥(AC220、DC24V、防爆型)、限位開關(閥位反饋、防爆型)、空氣過濾減壓閥(氣源三聯件)

氣動塑料球閥 技術參數

公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100
公稱壓力(MPa) PN1.0-1.6MPa
連接方式 法蘭、螺紋、由令
閥體結構 一體、三通L、三通T
閥體材質 UPVC、CPVC、PP
閥芯材質 UPVC、CPVC、PP
密封材質 PTFE
適用溫度 0~+60℃
適用介質 PVC兼容的食品工業化學溶劑
配置執行機構 可配GT、AT、ST系列單雙作用氣動執行機構
控制方式 開關兩位控制、4~20mA模擬量信號控制

氣動塑料球閥 零部件參數

聚氯乙烯 PVC
O環 三元乙丙橡膠 EPDM
環型螺母 聚氯乙烯 PVC
閥體 聚氯乙烯 PVC
端口 聚氯乙烯 PVC
O環 三元乙丙橡膠 EPDM
球體密封 聚四氟乙烯 PTFE
球體 聚氯乙烯 PVC
O環 三元乙丙橡膠 EPDM
球體密封支架 聚氯乙烯 PVC
環 Ring 聚氯乙烯 PVC

氣動塑料球閥 技術規范

設計依據 GB標準 ANSI標準
設計標準 GB/12237 ANSI B16.34
試驗和檢驗 JB/T9092 API 598

氣動塑料球閥 結構圖

氣動塑料球閥結構圖

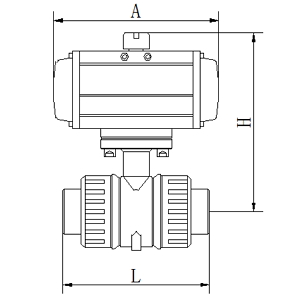

氣動塑料球閥 外形尺寸

公稱通徑DN(mm) 10 15 20 25 32 40 50 65
內螺紋尺寸G" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2
A 115 165 65 165 180 180 230 230
L 103 112 122 130 152 157 187 236
H 140 140 165 165 250 250 280 280
重量(Kg) 5.6 5.7 5.8 6 6.3 6.5 7.3 7.8
由于產品改進技術創(chuàng )新參數可能有一定變化,公司不另行通知,請聯系我司和索要氣動塑料球閥產品詳細樣本。
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、法蘭連接、配雙作用氣缸或單作用氣缸、不帶附件)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶電磁換向閥電壓AC220V或DC24V)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶ASCO電磁閥和限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、法蘭連接、配氣動執行器、帶手輪可手動開閉、帶電磁閥)
  • 氣動超薄球閥
  • 氣動球閥
    氣動超薄球閥(材質不銹鋼、對夾連接、配雙作用氣缸或單作用氣缸、不帶附件)
  • 氣動塑料球閥
  • 氣動球閥
    氣動塑料球閥(材質UPVC、雙由令連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動塑料球閥
  • 氣動球閥
    氣動塑料球閥(材質PP、法蘭連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動真空球閥
  • 氣動球閥
    氣動真空球閥(材質不銹鋼、活套法蘭連接、配雙作用或單作用氣動執行器、帶限位開關)
  • 氣動三通衛生級球閥
  • 氣動球閥
    氣動三通衛生級球閥(材質不銹鋼、卡箍連接、配雙作用或單作用氣動執行器、不帶附件)
  • 氣動保溫球閥
  • 氣動球閥
    氣動保溫球閥(材質不銹鋼、帶保溫夾套、配雙作用或但作用氣缸、帶防爆電磁閥)
  • 氣動V型調節球閥
  • 氣動球閥
    氣動V型調節球閥(材質不銹鋼、V型球閥、配雙作用或單作用氣缸、帶定位器)
  • 氣動V型調節球閥
  • 氣動球閥
    氣動V型調節球閥(材質碳鋼、V型球閥、配雙作用或單作用氣缸、帶保位閥、帶定位器)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(材質碳鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(材質不銹鋼、法蘭連接、配雙作用或單作用氣缸、帶電磁閥、帶限位開關)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(材質不銹鋼、帶手輪、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動三通球閥
  • 氣動球閥
    氣動三通球閥(閥體材質碳鋼、配雙作用或單作用氣缸、配防爆型電磁閥、防爆型限位開關)
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥(材質不銹鋼、三片式內螺紋、配雙作用或單作用氣缸、帶電磁閥、限位開關)
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥(材質不銹鋼、三片式內螺紋、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動內螺紋球閥
  • 氣動球閥
    氣動內螺紋球閥(材質不銹鋼、鍛造、配雙作用或單作用氣缸、帶雙電控電磁閥、帶限位開關)
  • 氣動三通內螺紋球閥
  • 氣動球閥
    氣動三通內螺紋球閥(材質不銹鋼、螺紋連接、配雙作用或單作用氣缸、帶電磁閥)
  • 氣動襯氟球閥
  • 氣動球閥
    氣動襯氟球閥(材質碳鋼襯氟、法蘭連接、配雙作用或單作用氣缸、帶限位開關)
  • 氣動襯氟球閥
  • 氣動球閥
    氣動襯氟球閥(材質碳鋼襯氟、帶手輪、配雙作用或單作用氣缸、帶電磁閥、限位開關)
  • 氣動V型襯氟球閥
  • 氣動球閥
    氣動V型襯氟球閥(材質碳鋼襯氟、V型球閥、配雙作用或單作用氣缸、不帶附件)
  • 氣動V型襯氟球閥
  • 氣動球閥
    氣動V型襯氟球閥(材質碳鋼襯氟、V型球閥、配雙作用或單作用氣缸、配山武智能定位器)
  • 氣動高壓球閥
  • 氣動球閥
    氣動高壓球閥(材質不銹鋼、配雙作用或單作用氣缸、帶電磁閥、限位開關、空氣減壓閥)
  • 氣動高壓球閥
  • 氣動球閥
    氣動高壓球閥(材質不銹鋼、配雙作用或單作用氣缸、配對法蘭、帶全套附件)
  • 氣動V型球閥
  • 氣動球閥
    氣動V型球閥(材質碳鋼、V型球閥、配雙作用或單作用氣缸、帶限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質不銹鋼、配雙作用氣缸、配防爆電磁閥、防爆限位開關和空氣減壓閥)
  • 氣動調節球閥
  • 氣動球閥
    氣動調節球閥(材質不銹鋼、配雙作用或單作用氣缸、配閥門定位器、輸入信號4-20mA)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、高平臺球閥、配雙作用氣缸、帶電磁閥)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、高平臺球閥、配雙作用氣缸、帶電磁閥、限位開關)
  • 氣動球閥
  • 氣動球閥
    氣動球閥(材質碳鋼、磷化處理、配雙作用氣缸、帶電磁閥、限位開關、防爆接管)

氣動塑料球閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

氣動塑料球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
