閥體材質 | WCB碳鋼、304不銹鋼、316不銹鋼 |
---|---|
公稱通徑 | DN15~250mm |
公稱壓力 | PN1.6MPa、2.5MPa、4.0MPa、6.4MPa、Class150、300 |
密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、對位聚苯PPL密封(-40~300℃)、合金鋼H密封(-40~425℃)、硬質合金Y密封(-40~425℃) |
執行機構 | 雙作用氣缸、單作用氣缸(彈簧復位) |
控制附件 | 電磁閥、限位開關、氣源三聯件、電氣定位器、保位閥、手輪 |
行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

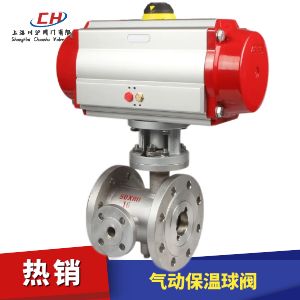

氣動法蘭保溫球閥由于采用了蒸氣夾套保溫。故即使外界溫度降到零度以下,球閥仍操作靈活保證輸油管道能斷開,其優點是一般控制閥門所沒有的??s徑保溫球閥是重油輸送管道理想的控制閥門。根據用戶需要夾套注入蒸氣、導熱油、冷卻水、冷氣等。使用整個閥門長溫或降溫達到所需要的溫度。能防止介質結晶。具有良好的保溫保冷特性,且閥門的通徑與管徑一致,同時又能有效降低管路中介質熱量損失。主要用于石油、化工、冶金、制藥、食品等各類系統中,以輸送常溫下會(huì )凝固的高粘度介質。
附件選型
氣動保溫球閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),可配電磁閥換向閥(AC220、DC24V、防爆型)、限位開關(閥位反饋、防爆型)、空氣過濾減壓閥(氣源三聯件)
公稱通徑DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
---|---|---|---|---|---|---|---|---|---|---|---|---|
額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 |
公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa;ANSI 150、300LB | |||||||||||
閥體形式 | 法蘭式:分體式鑄造球閥;對夾式:整體式鑄造閥體 | |||||||||||
連接形式 | 法蘭式、對夾式 | |||||||||||
閥芯形式 | "O"型球形閥芯 | |||||||||||
泄露量Q | 按GB/T4213-92,小于額定KV0.01% (軟密封:零泄露) | |||||||||||
可調范圍 | 250:1 | 350:1 | ||||||||||
配置執行機構 | 可配AT、AW系列單雙作用氣動執行器 | |||||||||||
控制方式 | 開關兩位控制、4-20mA模擬量控制 |
零件名稱 | 材料名稱 | |||
---|---|---|---|---|
閥體 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球體 | 2Cr13+氮化處理 | 304 | 316 | 316L |
閥桿 | 2Cr13 | 304 | 316 | 316L |
密封圈 | 聚四氟乙烯(PTFE)、增強聚四氟乙烯(PPL)、對位聚苯、柔性石墨 | |||
適用介質 | 水、氣體、蒸汽、油品等 | 硝酸等腐蝕性介質 | 醋酸等腐蝕介質 | 尿素等腐蝕性介質 |
設計標準 | ASME B 16.34 GB/T12224 |
---|---|
結構長度 | ASME B 16.10 GB/T12221 |
連接法蘭 | ASME B 16.5、JB/T 79 |
試驗和檢驗 | JB/T9092 API 598 |
適用介質 | 重油、膠類等易凝固介質 |
