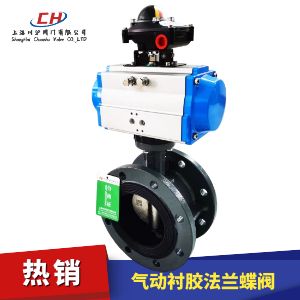

氣動法蘭襯膠蝶閥是由法蘭軟密封蝶閥和氣動執行器組成,對夾式軟密封蝶閥具有:1、中心線圓盤;2.防吹桿;3、低摩擦座椅;
4、零泄漏;5、體積??;6、重量輕;7、使用壽命長;8、可用于切斷和調節介質;9、結構簡單緊湊,快速90度開關操作等特點。配合閥門定位器組成氣動調節型對夾球閥可以控制管道介質流量大小,配合電磁閥使用后,可以控制管道介質開關。
附件選型
氣動法蘭襯膠蝶閥默認配AT型雙作用氣動執行機構(選配單作用氣動執行機構),可配電磁閥換向閥(AC220、DC24V、防爆型)、限位開關(閥位反饋、防爆型)、空氣過濾減壓閥(氣源三聯件)
公稱通徑DN(mm) | 300~2000 | |
---|---|---|
公稱壓力PN(MPa) |
1.0 | |
試驗壓力(MPa) | 殼體 | 1.5 |
密封 | 1.1 | |
適用溫度 | -15 ~ 120度 | |
適用介質 | 飲用水、污水、海水等。 |
閥體 | 閥板 | 轉軸 | 襯套 | 閥座 | ||||
材料名稱 | 代號 | 材料名稱 | 代號 | 材料名稱 | 材料名稱 | 材料名稱 | 代號 | 適用溫度 |
灰鑄鐵 球墨鑄鐵 鋁青銅 不銹鋼 CF8M不銹鋼 碳鋼 |
Z Q T P R C |
電鍍球墨鑄鐵 鋁青銅 不銹鋼 鈦鋼 CF8M不銹鋼 碳鋼 |
B1 B2 B3 B4 B5 B6 |
不銹鋼 碳鋼 |
潤滑青銅 聚四氟乙烯 |
天然橡膠 海帕倫 乙丙橡膠 氯丁橡膠 丁晴橡膠 耐磨橡膠 氟橡膠 耐熱乙丙橡膠 聚四氟乙烯 |
X1 X2 X3 X4 X5 X6 X7 X9 F |
-20~85度 -20~120度 -20~120度 -7~93度 -20~100度 -10~100度 -20~200度 -20~135度 -20~150度 |
設計標準 | GB/T12238-1989 |
---|---|
法蘭連接尺寸 | GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
結構長度 | GB/T12221-1989 |
壓力試驗 | GB/T13927-2000;JB/T9092-1999 |

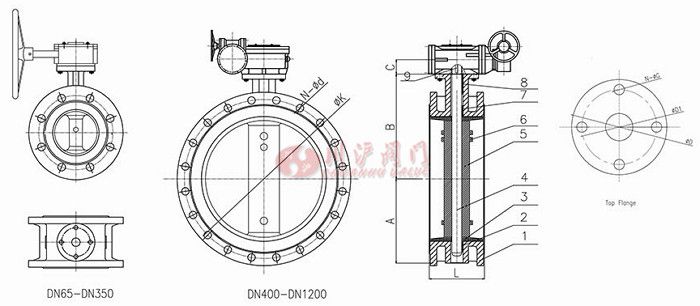

SIZE | A | B | C | L | ANSI 150B | GB PN 10 | GB PN 16 | JIS 10K | Top Flange | |||||||
mm | in | ?K | N-?d | ?K | N-?d | ?K | N-?d | ?K | N-?d | ?D | ?D1 | N-?G | ||||
65 | 22/1" | 72 | 136 | 32 | 112 | 139.7 | 4-?19 | 145 | 4-?18 | 145 | 4-?18 | 140 | 4-?19 | 77 | 57 | 4-?7 |
80 | 3" | 88 | 146 | 32 | 114 | 152.4 | 4-?19 | 160 | 8-?18 | 160 | 8-?18 | 150 | 8-?19 | 65 | 50 | 4-?7 |
100 | 4" | 96.5 | 158 | 32 | 127 | 190.5 | 4-?19 | 180 | 8-?18 | 180 | 8-?18 | 175 | 8-?19 | 90 | 70 | 4-?10 |
125 | 5" | 115 | 179 | 32 | 140 | 215.9 | 8-?19 | 210 | 8-?18 | 210 | 8-?18 | 210 | 8-?23 | 90 | 70 | 4-?10 |
150 | 6" | 126 | 197 | 32 | 140 | 241.3 | 8-?22.4 | 240 | 8-?22 | 240 | 8-?22 | 240 | 8-?23 | 90 | 70 | 4-?10 |
200 | 8" | 161 | 230 | 45 | 152 | 298.4 | 8-?22.4 | 295 | 8-?22 | 295 | 12-?22 | 290 | 12-?23 | 115 | 89 | 4-?14 |
250 | 10" | 199 | 271 | 45 | 165 | 361.9 | 12-?25.4 | 350 | 12-?22 | 355 | 12-?26 | 355 | 12-?25 | 115 | 89 | 4-?14 |
300 | 12" | 215 | 305 | 45 | 178 | 431.8 | 12-?25.4 | 400 | 12-?22 | 410 | 12-?26 | 400 | 16-?25 | 140 | 108 | 4-?14 |
350 | 14" | 261 | 350 | 45 | 190 | 476.2 | 12-?28.4 | 460 | 16-?22 | 470 | 16-?26 | 445 | 16-?25 | 140 | 108 | 4-?14 |
400 | 16" | 290 | 381 | 51 | 216 | 539.7 | 16-?28.4 | 515 | 16-?26 | 525 | 16-?30 | 510 | 16-?27 | 197 | 159 | 4-?21 |
450 | 18" | 307 | 392 | 51 | 222 | 577.8 | 16-?31.8 | 565 | 20-?26 | 585 | 20-?30 | 565 | 20-?27 | 197 | 159 | 4-?21 |
500 | 20" | 340 | 441 | 57 | 229 | 635 | 20-?31.8 | 620 | 20-?26 | 650 | 20-?33 | 620 | 20-?27 | 197 | 159 | 4-?21 |
600 | 24" | 396 | 500 | 70 | 267 | 749.3 | 20-?35.1 | 725 | 20-?30 | 770 | 20-?36 | 730 | 24-?33 | 276 | 216 | 4-?22 |
700 | 28" | 496 | 567 | 66 | 292 | 863.6 | 28-?35.1 | 840 | 24-?30 | 840 | 24-?36 | 840 | 24-?33 | 300 | 254 | 8-?18 |
800 | 32" | 543 | 641 | 66 | 318 | 977.9 | 28-?41.1 | 950 | 24-?33 | 950 | 24-?39 | 950 | 28-?33 | 300 | 254 | 8-?18 |
900 | 36" | 584 | 692 | 118 | 330 | 1085.8 | 32-?41.1 | 1050 | 28-?33 | 1050 | 28-?33 | 1050 | 28-?33 | 300 | 254 | 8-?18 |
1000 | 40" | 638 | 735 | 142 | 410 | 1200.2 | 38-?41.1 | 1160 | 28-?36 | 1170 | 28-?42 | 1270 | 28-?39 | 300 | 254 | 8-?18 |
1200 | 48" | 763 | 917 | 150 | 470 | 1422.4 | 44-?41.1 | 1380 | 32-?39 | 1390 | 32-?48 | 1380 | 32-?39 | 350 | 298 | 8-?22 |
