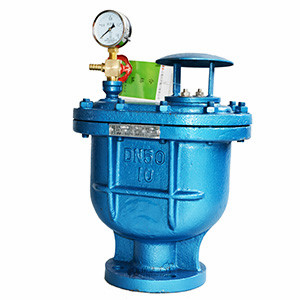

第一代復合式排氣閥用于管路上的高點或有閉氣的地方,排除管內的氣體來疏通管道,達到正常工作。
適用范圍
第一代復合式排氣閥裝設于泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。當管內開始注水時,塞頭停留在開啟位置,進行大量排氣,當空氣排完時,閥內積水浮球被浮起,傳動塞頭至關閉位置,停止大量排氣;當管內水正常輸送時,如有少量空氣聚集在閥內到相當程度,閥內水位下降,浮球隨之下降,此時空氣則由小孔排出。當抽水機停止,管內水流空時,或遇管內產生負壓時,此時塞頭開啟,吸入空氣確保管線安全。
序號 | 名稱 | 材質 |
---|---|---|
1 | 閥體 | HT200 |
2 | 閥蓋 | HT200 |
3 | 浮球 | SUS 304 |
4 | 杠桿架 | 鑄銅ZH59 |
5 | 桿 | 鑄銅ZH59 |
6 | 塞頭 | 丁睛橡膠NBR |

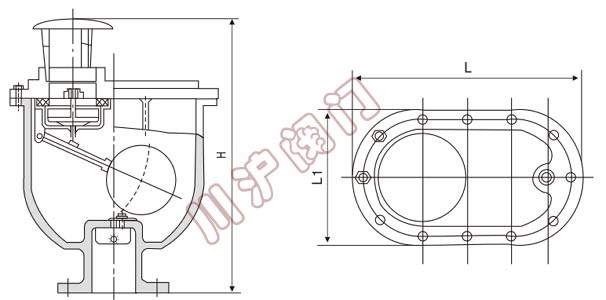

型號 | 公稱通徑DN(mm) | 尺寸 | ||||||
---|---|---|---|---|---|---|---|---|
H | L | L1 | D | D1 | D2 | z-φd | ||
CARX-1.0 CARX-1.6 |
20 | 375 | 290 | 180 | 105 | 75 | 55 | 4-12 |
25 | 375 | 290 | 180 | 115 | 85 | 65 | 4-14 | |
50 | 480 | 360 | 205 | 160 | 125 | 100 | 4-14 | |
80 | 520 | 405 | 245 | 195 | 160 | 135 | 4-18 | |
100 | 530 | 405 | 245 | 215 | 180 | 155 | 4-18 |
