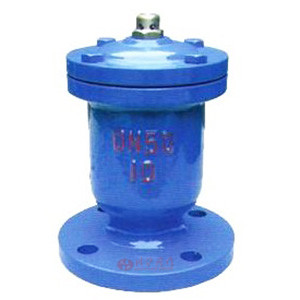

單口排氣閥主要由閥體、閥門、上蓋、閥桿、浮球、排氣嘴等組成。用于小口徑管道上(管子為φ50-200),它作為管道的排氣作用,使管道不會(huì )出現閉氣、氣阻,如水泵停電時管內隨時會(huì )出現負壓力,自動吸氣可保護管道安全。
當需要排出管道內的氣體時,管道內的空氣在水的壓強作用下進入體腔內,并從排氣嘴排出,隨之管道內的水充滿體腔內,使浮球在水的浮力作用下,向上移動將排氣嘴堵塞,達到自行密封,管道在正常行中,水中的空氣在壓強的作用下,不斷排入排氣閥的體腔上部,迫使浮球下降,離開原來密封位置,這時空氣又從排氣嘴排出,隨之,浮球又恢復到原來位置自密封,因此,排氣閥在正常工作中閥門始終是開著的,浮球不斷重復上述動作,空氣不斷排出。當需要檢修或清掃體腔時,應將閥門關閉。
序號 | 名稱 | 材質 |
---|---|---|
1 | 閥體 | HT200 |
2 | 閥蓋 | HT200 |
3 | 浮球 | SUS 304 |
4 | 介質 | 清水 |
5 | 工作壓力 | 1.0MPa |
6 | 塞頭 | 丁睛橡膠NBR |

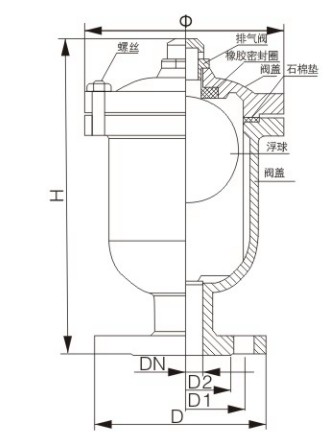

公稱通徑DN(mm) | D | D1 | φ | H |
---|---|---|---|---|
20 | 105 | 75 | 135 | 210 |
25 | 115 | 85 | 135 | 210 |
40 | 145 | 115 | 150 | 210 |
50 | 160 | 125 | 150 | 210 |
排氣閥說明書 | 下載 |
---|
