氣動截止閥

氣動截止閥圖片

氣動截止閥 型號：CHJ641H

氣動截止閥由氣動執行機構和截止閥組成。結構簡單、制造和維護方便；工作行程小，啟閉時間短；關閉體（閥瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。氣動截止閥只適用于全開和全關，不允許作調節和節流。

附件選型
氣動截止閥默認配ZS型氣動活塞式執行機構，選配電磁換向閥(AC220V/DC24V)、接近開關、空氣過濾減壓閥和手輪。

氣動截止閥 零部件參數

閥體 閥蓋 閥瓣 密封圈 閥桿 填料 適用介質 適用溫度
(≤℃)
WCB WCB+D507MO D577 2Crl3 柔性石墨 水、油品、蒸汽 425
ZGlCrl8Ni9Ti 0Crl8Ni9Ti
Stellite12		 Stellite6 lCrl8Ni9Ti PTFE 硝酸類 200
ZGlCrl8Ni2Mo2Ti CF8M
Stellite12		 lCrl8Ni2Mo2Ti lCrl8Ni2Mo2Ti PTFE 磷酸類、
堿類、混酸		 200
ZG00Crl7Nil4M02 CF3M
Stellite12		 Stel1ite6 316L PTFE 磷酸類、
尿素、甲銨液		 200
ZGlCr5MO ZGlCr5MO
Stellite12		 Stel1ite6 25Cr2Mo1VA 柔性石墨 水、油品、蒸汽 550

氣動截止閥 執行標準

設計與制造 GB/T1223
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材 料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB6
標 志 GB/T12220
供 貨 JB/T7928

氣動截止閥 結構圖

氣動截止閥結構圖

氣動截止閥 外形尺寸

公稱壓力PN(MPa) 公稱通徑DN(mm) 標準值 參考值
L D D1 n2 D6 b f f1 Z-φd L1 H
1．6 50 230 160 125 100 / 16 3 / 4-φ18 185 645
65 290 180 145 120 / 18 3 / 4-φ18 232 690
80 310 195 160 135 / 20 3 / 8-φ18 232 715
100 350 215 180 155 / 20 3 / 8-φ18 232 770
125 400 254 210 185 / 22 3 / 8-φ18 283 780
150 480 280 240 210 / 24 3 / 8-φ23 283 810
200 600 335 295 265 / 26 3 / 12-φ23 283 967
250 622 405 355 320 / 30 3 / 12-φ25 283 1143
300 698 460 410 375 / 30 4 / 12-φ25 283 1292
2.5 50 230 160 125 100 / 20 3 / 4-φ18 185 645
65 290 180 145 120 / 22 3 / 8-φ18 232 690
80 310 195 160 135 / 22 3 / 8-φ18 232 715
100 350 230 190 160 / 24 3 / 8-φ23 232 770
125 400 270 220 188 / 28 3 / 8-φ25 283 780
150 480 300 250 218 / 30 3 / 8-φ25 283 810
200 600 360 310 278 / 34 3 / 12-φ25 283 967
250 622 425 370 332 / 36 3 / 12-φ30 283 1143
300 698 485 430 390 / 40 4 / 16-φ30 283 1292
4．0 50 230 160 125 100 88 20 3 4 4-φ18 185 645
65 290 180 145 120 110 22 3 4 8-φ18 232 690
80 310 195 160 135 121 22 3 4 8-φ18 232 715
100 350 230 190 160 150 24 3 4．5 8-φ23 232 770
125 400 270 220 188 176 28 3 4．5 8-φ25 283 782
150 480 300 250 218 204 30 3 4．5 8-φ25 283 875
200 600 375 320 282 260 38 3 4．5 12-φ30 283 1160
由于產品改進技術創(chuàng )新參數可能有一定變化，公司不另行通知，請聯系我司和索要氣動截止閥產品詳細樣本。

氣動截止閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

氣動截止閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求

  • 氣動截止閥
  • 氣動截止閥

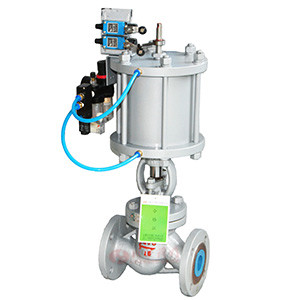

    氣動截止閥（材質碳鋼、法蘭連接、配氣缸、電磁閥、限位開關、氣源三聯件）
