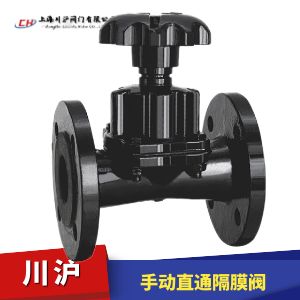

手動直通隔膜閥專用于控制一般腐蝕性或粉狀顆粒介質,閥體內腔表面無襯里或覆有可供選擇的各種橡膠,適用于不同工作溫度和流體管路。
適用溫度:≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
公稱通徑:DN20 ~ DN400
公稱壓力:PN6、PN10、PN16
連接方式:法蘭式、快裝、內螺紋、雙由令
控制方式:開關型(ON-OFF)、調節閥(輸入信號4-20mA或者1-5VDC)
驅動形式:手動、氣動、電動等
NO. | 名稱 Nam |
材 質 Maletia |
---|---|---|
1 | 閥體 Body |
鑄鐵、碳鋼、不銹鋼 Casliron, carbon sleeland slainless slee |
2 | 閥蓋 Bonne |
鑄鐵、碳鋼、不銹鋼 Casliron, carbon sleeland slainless slee |
3 | 襯里 Lining |
無襯里、橡膠 Unlined.rubber |
4 | 隔膜 Diaphragm |
橡 膠 Rubber |
5 | 閥瓣 Valys pels |
鑄鐵、碳鋼 Casliron,carbon ??slee |
6 | 閥桿 Slem |
碳鋼、不銹鋼 Carbon sleel.slsinless slee |
7 | 手輪 Handwhee |
鑄 鐵 Casl ?iron |
材 料 | 代號 | 適用溫度 | 適用介質 |
---|---|---|---|
★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各種濃度的鹽酸、硫酸、氫氟酸、以及王水、硝酸、各種 有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種 有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強 腐蝕性介質。 |
聚三氟氯乙烯 ? | PCTFE、F3 | ≤120℃ | |
聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
可溶性聚四氟乙烯 | PFA | ≤180℃ | |
增強聚丙烯 | RPP | ≤100℃ | 除濃硝酸、發煙硝酸、氯磺酸及強氧化劑外的大多數有機 酸、無機酸、無機溶劑等。 |
聚烯烴 | PO | ≤100℃ | 適用于腐蝕性氣體、液體、及固液漿體等流通體介質的輸 送,對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐 蝕性,防靜電、無毒 |
鑄鐵,無襯里 | ≤100℃ | 非腐蝕性介質 Non ??corrosive ??medium |
|
不銹鋼,無襯里 | ≤150℃ | 一般腐蝕性介質 | |
丁基膠(B級) | IIR | ≤120℃ | 除>75%硫酸、>20%鹽酸、<60%氫氟酸、>85磷酸、 苛性堿和多種酯類等。 |
★天然膠(Q級) ? | NR | ≤85℃ | 凈化水、無機鹽、稀釋無機酸等。 |
三 元 乙 丙 | EPDM | ≤120℃ | 具有天然膠相似的耐酸、堿性能,用于低壓蒸汽、熱水、 冷水性能極為良好。 |
氯丁膠 | CR | ≤85℃ | 耐酸、耐堿、耐油和非極性溶劑。耐磨性?xún)?yōu)于天然膠。 |
丁腈膠 | NBR | ≤85℃ | 耐油耐磨,其耐酸性能與天然膠相似。 |
海帕隆 | CSPE | ≤120℃ | 具有優良的耐臭氧、耐大氣老化、耐酸堿、耐氧化劑及多 種化學藥品,耐燃、耐熱性,但不耐石油類和芳烴。 |
氟橡膠 | FKM | ≤150℃ | 具有類似氟塑料的耐腐蝕性能,在濃酸、強氧化性能中極 穩定,在有機溶劑和堿溶液中穩定。 |
硅橡膠 | SI | ≤200℃ | 耐高溫,電絕緣性能優良,耐磨性良好,能耐稀酸, 稀堿、鹽、水腐蝕,不耐汽油、煤油等石油產品腐蝕。 |

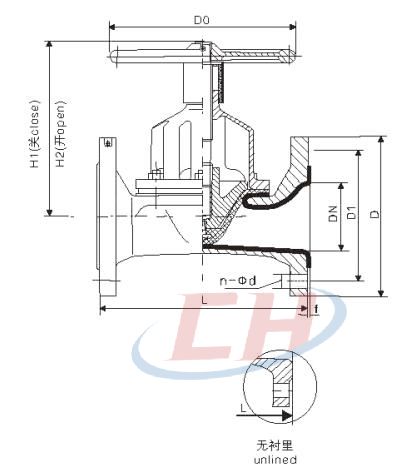

DN | 公稱壓力 | 工作壓力 | L | D | D1 | n-φd | f | H1 | H2 | D0 | 重量 |
---|---|---|---|---|---|---|---|---|---|---|---|
20 | 1.0 | 1.0 | 117 | 105 | 75 | 4-14 | 2 | 150 | 162 | ||
25 | 127 | 115 | 85 | 4-14 | 2 | 150 | 162 | 120 | 3.5 | ||
32 | 146 | 140 | 100 | 4-18 | 2 | 152 | 180 | 120 | 5 | ||
40 | 159 | 150 | 110 | 4-18 | 2 | 152 | 180 | 120 | 6 | ||
50 | 190 | 165 | 125 | 4-18 | 2 | 163 | 198 | 120 | 8.5 | ||
65 | 216 | 185 | 145 | 4-18 | 2 | 205 | 227 | 230 | 16 | ||
80 | 254 | 200 | 160 | 8-18 | 2 | 220 | 252 | 230 | 22 | ||
100 | 305 | 220 | 180 | 8-18 | 2 | 262 | 300 | 280 | 32 | ||
125 | 0.6 | 356 | 250 | 210 | 8-18 | 3 | 290 | 335 | 280 | 43.5 | |
150 | 406 | 285 | 240 | 8-22 | 3 | 368 | 427 | 368 | 65 | ||
200 | 521 | 340 | 295 | 8-22 | 3 | 410 | 470 | 483 | 112.5 | ||
250 | 0.4 | 635 | 395 | 350 | 12-22 | 5 | 479 | 569 | 483 | 192.5 | |
300 | 749 | 445 | 400 | 12-22 | 5 | 550 | 650 | 560 | 296 | ||
350 | 787 | 505 | 460 | 16-22 | 5 | 550 | 650 | 560 | |||
400 | 0.25 | 914 | 565 | 515 | 16-26 | 5 | 640 |
