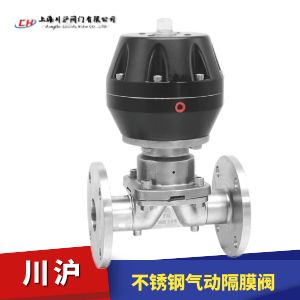

不銹鋼氣動隔膜閥采用不銹鋼閥體和耐腐蝕的隔膜、無填料函結構、節流元件為彈性隔膜、閥體流道平滑,故氣動隔膜閥具有阻力小,流量大、無外漏和方便可靠、防火防爆的優點,廣泛適用于工業自動化系統中的強酸、強堿、強腐蝕、高粘度、含穎粒、帶纖維以及有毒和不允許污染的介質的流量調節。
公稱通徑:DN15 ~ DN200
公稱壓力:PN6、PN10、PN16
連接方式:法蘭式、快裝、內螺紋、雙由令
控制方式:開關型(ON-OFF)、調節閥(輸入信號4-20mA或者1-5VDC)
驅動形式:手動、氣動、電動等
NO. | 名稱Name | 材質Material |
---|---|---|
1 | 閥體 Body |
304、316L |
2 | 閥蓋 Bonnel |
304、316L |
3 | 隔 膜 Diaphiagm |
EPDM+F46 |
4 | 閥瓣 Disc |
304、316L |
5 | 氣缸 Cylinder |
鋁合金 Aluminum alloy |
6 | 活塞 Pislon |
鋁合金 Aluminum alloy |
7 | 閥桿 Slem |
不銹鋼304/45# Slainliss sleel304/45+ |
8 | 連接方式 Way of conne clion |
法蘭 Flange |
材 料 | 代號 | 適用溫度 | 適用介質 |
---|---|---|---|
★聚全氟乙丙烯 | FEP、F46 | ≤150℃ | 各種濃度的鹽酸、硫酸、氫氟酸、以及王水、硝酸、各種 有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種 有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強 腐蝕性介質。 |
聚三氟氯乙烯 ? | PCTFE、F3 | ≤120℃ | |
聚偏氟乙烯 | PVDF、F2 | ≤120℃ | |
四氟乙烯和乙烯共聚物 | TFE/E、F40 | ≤120℃ | |
可溶性聚四氟乙烯 | PFA | ≤180℃ | |
增強聚丙烯 | RPP | ≤100℃ | 除濃硝酸、發煙硝酸、氯磺酸及強氧化劑外的大多數有機 酸、無機酸、無機溶劑等。 |
聚烯烴 | PO | ≤100℃ | 適用于腐蝕性氣體、液體、及固液漿體等流通體介質的輸 送,對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐 蝕性,防靜電、無毒 |
鑄鐵,無襯里 | ≤100℃ | 非腐蝕性介質 Non ??corrosive ??medium |
|
不銹鋼,無襯里 | ≤150℃ | 一般腐蝕性介質 | |
丁基膠(B級) | IIR | ≤120℃ | 除>75%硫酸、>20%鹽酸、<60%氫氟酸、>85磷酸、 苛性堿和多種酯類等。 |
★天然膠(Q級) ? | NR | ≤85℃ | 凈化水、無機鹽、稀釋無機酸等。 |
三 元 乙 丙 | EPDM | ≤120℃ | 具有天然膠相似的耐酸、堿性能,用于低壓蒸汽、熱水、 冷水性能極為良好。 |
氯丁膠 | CR | ≤85℃ | 耐酸、耐堿、耐油和非極性溶劑。耐磨性?xún)?yōu)于天然膠。 |
丁腈膠 | NBR | ≤85℃ | 耐油耐磨,其耐酸性能與天然膠相似。 |
海帕隆 | CSPE | ≤120℃ | 具有優良的耐臭氧、耐大氣老化、耐酸堿、耐氧化劑及多 種化學藥品,耐燃、耐熱性,但不耐石油類和芳烴。 |
氟橡膠 | FKM | ≤150℃ | 具有類似氟塑料的耐腐蝕性能,在濃酸、強氧化性能中極 穩定,在有機溶劑和堿溶液中穩定。 |
硅橡膠 | SI | ≤200℃ | 耐高溫,電絕緣性能優良,耐磨性良好,能耐稀酸, 稀堿、鹽、水腐蝕,不耐汽油、煤油等石油產品腐蝕。 |
DN | L | D1 | D | n | c | B | A | H |
---|---|---|---|---|---|---|---|---|
15 | 125 | 65 | 95 | 4 | 14 | 14 | 110 | 215 |
20 | 135 | 75 | 105 | 4 | 4 | 16 | 110 | 220 |
25 | 145 | 85 | 115 | 4 | 14 | 16 | 110 | 225 |
32 | 150 | 100 | 135 | 4 | 18 | 16 | 140 | 240 |
40 | 180 | 110 | 145 | 4 | 18 | 16 | 170 | 285 |
50 | 210 | 125 | 160 | 4 | 18 | 18 | 170 | 305 |
65 | 250 | 145 | 180 | 4 | 18 | 27 | 200 | 307 |
80 | 300 | 160 | 195 | 4 | 18 | 25 | 230 | 327 |
100 | 350 | 180 | 215 | 8 | 18 | 25 | 260 | 390 |
