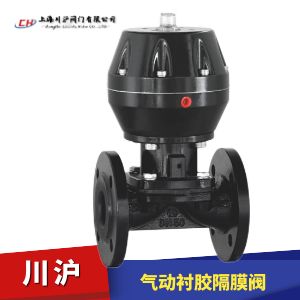

氣動襯膠隔膜閥圖片

氣動襯膠隔膜閥 型號:G641J

氣動襯膠隔膜閥不需要單獨的閥桿填料密封結構,隔膜在切斷介質的同時起到了閥桿的密封作用,其二是柔韌性很強的隔膜關閉可靠,甚至對污液都能做到良好的切斷。

公稱通徑:DN15 ~ DN400
公稱壓力:PN6、PN10、PN16
連接方式:法蘭式、快裝、內螺紋、雙由令
控制方式:開關型(ON-OFF)、調節閥(輸入信號4-20mA或者1-5VDC)
驅動形式:手動、氣動、電動等

氣動襯膠隔膜閥 技術參數

序號 名稱Name 材質Material
1 閥體
Body
GG25/WCB/304
2 閥蓋
Bonnel
WCB
3 隔膜
Disphiagm
EPDM
4 閥瓣
Dise
WCB
5 氣缸
Cylinder
鋁合金
Aluminum alloy
6 活塞
Pislon
鋁合金
Aluminum alloy
7 閥桿
Slem
不銹鋼304/45#
Slainliss sleel304/45#
8 連接方式
Way ol conneclion
法蘭
Flange

氣動襯膠隔膜閥 技術參數

材 料 代號 適用溫度 適用介質
★聚全氟乙丙烯 FEP、F46 ≤150℃ 各種濃度的鹽酸、硫酸、氫氟酸、以及王水、硝酸、各種
有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種
有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強
腐蝕性介質。
聚三氟氯乙烯 ? PCTFE、F3 ≤120℃
聚偏氟乙烯 PVDF、F2 ≤120℃
四氟乙烯和乙烯共聚物 TFE/E、F40 ≤120℃
可溶性聚四氟乙烯 PFA ≤180℃
  增強聚丙烯   RPP   ≤100℃ 除濃硝酸、發煙硝酸、氯磺酸及強氧化劑外的大多數有機
酸、無機酸、無機溶劑等。
  聚烯烴     PO     ≤100℃ 適用于腐蝕性氣體、液體、及固液漿體等流通體介質的輸 送,對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐 蝕性,防靜電、無毒
鑄鐵,無襯里   ≤100℃ 非腐蝕性介質
Non ??corrosive ??medium
不銹鋼,無襯里   ≤150℃ 一般腐蝕性介質
丁基膠(B級)   IIR   ≤120℃ 除>75%硫酸、>20%鹽酸、<60%氫氟酸、>85磷酸、 苛性堿和多種酯類等。
★天然膠(Q級) ? NR ≤85℃ 凈化水、無機鹽、稀釋無機酸等。
三 元 乙 丙   EPDM   ≤120℃ 具有天然膠相似的耐酸、堿性能,用于低壓蒸汽、熱水、 冷水性能極為良好。
氯丁膠 CR ≤85℃ 耐酸、耐堿、耐油和非極性溶劑。耐磨性?xún)?yōu)于天然膠。
丁腈膠 NBR ≤85℃ 耐油耐磨,其耐酸性能與天然膠相似。
  海帕隆   CSPE   ≤120℃ 具有優良的耐臭氧、耐大氣老化、耐酸堿、耐氧化劑及多 種化學藥品,耐燃、耐熱性,但不耐石油類和芳烴。
  氟橡膠   FKM   ≤150℃ 具有類似氟塑料的耐腐蝕性能,在濃酸、強氧化性能中極 穩定,在有機溶劑和堿溶液中穩定。
  硅橡膠   SI   ≤200℃ 耐高溫,電絕緣性能優良,耐磨性良好,能耐稀酸,
稀堿、鹽、水腐蝕,不耐汽油、煤油等石油產品腐蝕。

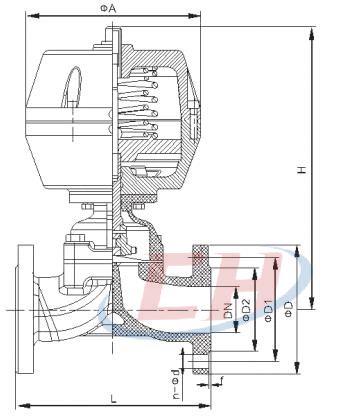

氣動襯膠隔膜閥 結構圖

氣動襯膠隔膜閥結構圖

氣動襯膠隔膜閥 安裝尺寸

DN 公稱壓力
Nominal pressure
MPa
L D D1 n- φd f H 氣源壓力
Air piessure
MPa
閥門重量 (KG) 氣缸外
φA
15 1.0 125 95 65 4-14 2 215 0.6 5 110
20 139 105 75 4-14 2 220 0.6 5.2 110
25 145 115 85 4-14 2 225 0.6 5.4 110
32 160 140 100 4-18 2 240 0.6 6.9 140
40 180 150 110 4-18 3 285 0.6 13.5 170
50 210 165 125 4-18 3 307 0.6 16 170
65 250 185 145 4-18 3 327 0.6 22 200
80 300 200 160 8-18 3 390 0.6 31 230
100 350 220 180 8-18 3 470 0.6 50 260
125 400 250 210 8-18 3 637 0.6 65 310

氣動襯膠隔膜閥 三維分解圖

氣動襯膠隔膜閥三維分解圖

氣動襯膠隔膜閥 流量特性

氣動襯膠隔膜閥流量特性
由于產品改進技術創(chuàng )新參數可能有一定變化,公司不另行通知,請聯系我司和索要氣動襯膠隔膜閥產品詳細樣本。
