上海川滬閥門有限公司

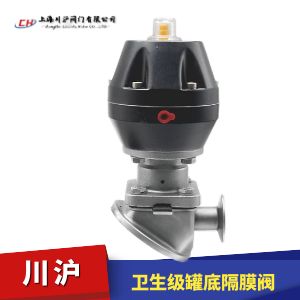

衛生級罐底閥圖片

衛生級罐底閥 型號:GD681F

衛生級罐底閥是一款衛生型的隔膜閥系列,適用于控制超純、無菌、腐蝕性或磨蝕性的流體,通過高質量的中性化學膜片將苛刻的流體密封隔離,閥體表面高潔凈平滑,無死角流道設計,自排凈安裝角度,易于拆卸維護和清洗。適用于各種應用場合如食品飲料、制藥、生物技術、精細化工,半導體超純行業等。

公稱通徑:DN15 ~ DN100
公稱壓力:PN6、PN10
連接方式:法蘭式、快裝、內螺紋、雙由令
控制方式:開關型(ON-OFF)、調節閥(輸入信號4-20mA或者1-5VDC)
驅動形式:手動、氣動、電動等

衛生級罐底閥 技術參數

NO. 名稱Name 材質Material
1 閥體
Body
304、316L
2 閥蓋
Bonnet
304
3 隔膜
Diaphragm
PTFE+EPDM
4 閥瓣
Disc
304
5 氣缸
Cylinder
鋁合金
Aluminum alley
6 活塞
Piston
鋁合金
Aluminum alloy
7 閥桿
Stem
不銹鋼304/45#
Stainliss sleel?304/45#
8 連接方式
Way of?connection
快裝、焊接

衛生級罐底閥 技術參數

材 料 代號 適用溫度 適用介質
★聚全氟乙丙烯 FEP、F46 ≤150℃ 各種濃度的鹽酸、硫酸、氫氟酸、以及王水、硝酸、各種
有機酸、強堿、強氧化劑或濃稀酸交替、酸堿交替、多種
有機溶劑和除熔融堿金屬、元素氟及芳香烴類外的其它強
腐蝕性介質。
聚三氟氯乙烯 ? PCTFE、F3 ≤120℃
聚偏氟乙烯 PVDF、F2 ≤120℃
四氟乙烯和乙烯共聚物 TFE/E、F40 ≤120℃
可溶性聚四氟乙烯 PFA ≤180℃
  增強聚丙烯   RPP   ≤100℃ 除濃硝酸、發煙硝酸、氯磺酸及強氧化劑外的大多數有機
酸、無機酸、無機溶劑等。
  聚烯烴     PO     ≤100℃ 適用于腐蝕性氣體、液體、及固液漿體等流通體介質的輸 送,對鹽酸、稀硫酸、氫氟酸、堿和鹽溶液都有良好的耐 蝕性,防靜電、無毒
鑄鐵,無襯里   ≤100℃ 非腐蝕性介質
Non ??corrosive ??medium
不銹鋼,無襯里   ≤150℃ 一般腐蝕性介質
丁基膠(B級)   IIR   ≤120℃ 除>75%硫酸、>20%鹽酸、<60%氫氟酸、>85磷酸、 苛性堿和多種酯類等。
★天然膠(Q級) ? NR ≤85℃ 凈化水、無機鹽、稀釋無機酸等。
三 元 乙 丙   EPDM   ≤120℃ 具有天然膠相似的耐酸、堿性能,用于低壓蒸汽、熱水、 冷水性能極為良好。
氯丁膠 CR ≤85℃ 耐酸、耐堿、耐油和非極性溶劑。耐磨性?xún)?yōu)于天然膠。
丁腈膠 NBR ≤85℃ 耐油耐磨,其耐酸性能與天然膠相似。
  海帕隆   CSPE   ≤120℃ 具有優良的耐臭氧、耐大氣老化、耐酸堿、耐氧化劑及多 種化學藥品,耐燃、耐熱性,但不耐石油類和芳烴。
  氟橡膠   FKM   ≤150℃ 具有類似氟塑料的耐腐蝕性能,在濃酸、強氧化性能中極 穩定,在有機溶劑和堿溶液中穩定。
  硅橡膠   SI   ≤200℃ 耐高溫,電絕緣性能優良,耐磨性良好,能耐稀酸,
稀堿、鹽、水腐蝕,不耐汽油、煤油等石油產品腐蝕。

衛生級罐底閥 結構圖

衛生級罐底閥結構圖

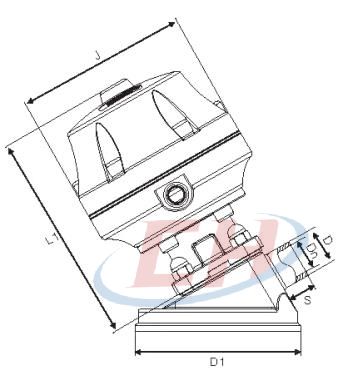

衛生級罐底閥 安裝尺寸

DN Dn D D1 S J L1 L
DN20 19 22 120 25 132 163 92
DN25 25 28 120 25 132 163 92
DN32 31 34 140 25 161 210 110
DN40 37 40 140 29 161 210 110
DN50 49 52 200 30 161 215 153
INCH Dn D D1 S J L1 L
φ19 16.05 19.1 120 25 132 163 92
φ25.4 22.4 25.4 120 25 132 163 92
φ31.8 28.8 31.8 140 25 161 210 110
φ38.1 35.1 38.1 140 29 161 210 110
φ50.8 47.8 50.8 200 30 161 215 153

衛生級罐底閥 三維分解圖

衛生級罐底閥三維分解圖

衛生級罐底閥 流量特性

衛生級罐底閥流量特性
由于產品改進技術創(chuàng )新參數可能有一定變化,公司不另行通知,請聯系我司和索要衛生級罐底閥產品詳細樣本。
