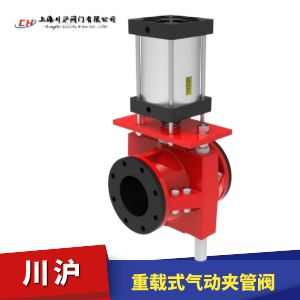

ZGJ641X重載式氣動夾管閥可用于電廠、污水處理廠、采礦,化學過程控制。管夾閥特別適合易結垢的工況;即使介質中存在固體顆粒,也可含雜質關閉,由于與介質唯一接觸的部件為由橡膠硫化加工而成的橡膠內膽,所以具備高耐磨、耐腐特性,就算管道中正在發生復雜的化學反應,也完全能夠勝任。
ZGJ641X重載式氣動夾管閥用于截止,調節,定量,拋光,腐蝕性和纖維狀介質。例如,包含顆粒,粉末材料,造粒材料,灰塵和固體的液體溶液。夾管閥適用于各種空氣輸送系統,其應用包括水泥筒倉,顏料和顆粒處理,陶瓷,玻璃和塑料工業,污水處理,制藥工業,食品工業和葡萄酒釀造工業。
閥體材質 | 鋁合金 |
---|---|
公稱通徑 | DN25~DN1000 |
公稱壓力 | PN10、PN16 bar |
閥門類型 | 直通式 |
連接方式 | 法蘭連接 |
適用工況 | 中等濃度的酸、任意濃度的堿鹽、漿料,易結垢、含顆粒的介質 |
閥門最大工作壓力 | 1.6MPA |
驅動方式 | 手輪驅動、氣動執行器、電動執行器 |
控制方式 | 開關型、調節型 |
1、全通徑,無流量限制
2、在中心線關閉,提高閥套壽命
3、僅閥套與介質接觸,僅有一個易磨損部件
4、自清潔功能,不卡塞
5、閥套材料有多種選擇,滿足介質需要
6、堅固的設計,維修服務間隔延長
7、專為含有腐蝕性、研磨性的工況設計
夾管閥內膽是夾管閥中唯一與介質接觸的部件,是夾管閥中最重要的部件,是夾管閥的“核心所在”,是任何夾管閥耐磨、耐腐蝕、承壓和抗曲撓等多種冋題的關鍵所在。夾管閥的質量取決于內膽的質量。上海川滬閥門夾管閥內膽采用頂級原料,先進技術工藝保證了其高耐磨、強防腐和更長的使用壽命。
氣動夾管閥驅動方式:
1、夾管閥的驅動方式大致可分為以下幾種:
2、氣壓直接作用在內膽上,氣缸間接帶動壓桿作用在內膽上。
3、電動裝置帶動壓桿作用在內膽上。
4、手動裝置帶動壓桿作用在內膽上,從而使得內膽受到擠壓變形,實現夾管閥的啟閉。
閥門尺寸 (PVE) M&A |
PN(bar) | A | B | C | E | 重量 手動管夾閥 (kg) |
重量 控制管夾閥 (kg) |
||
---|---|---|---|---|---|---|---|---|---|
FE | AL | FE | AL | ||||||
25 | 1-25 | 165 | 125 | 255 | 87 | 11 | 7 | 8 | 4 |
32 | 1-25 | 165 | 140 | 260 | 90 | 14 | 9 | 10 | 5 |
40 | 1-25 | 165 | 180 | 265 | 105 | 16 | 9 | 12 | 6 |
50 | 1-25 | 165 | 190 | 280 | 120 | 18 | 9 | 13 | 7 |
65 | 1-25 | 165 | 210 | 310 | 136 | 22 | 12 | 17 | 9 |
80 | 1-25 | 200 | 245 | 370 | 155 | 36 | 17 | 27 | 13 |
100 | 1-25 | 250 | 278 | 410 | 175 | 46 | 25 | 33 | 17 |
125 | 1-25 | 310 | 340 | 465 | 210 | 74 | 41 | 48 | 25 |
150 | 1-16 | 375 | 400 | 560 | 240 | 106 | 74 | 75 | 43 |
200 | 1-10 | 500 | 480 | 690 | 295 | 159 | 119 | ||
250 | 1-6 | 625 | 570 | 865 | 380 | 213 | 161 | ||
300 | 1 | 750 | 720 | 1020 | 445 | 279 | 212 |
◆更換內襯套、清潔夾管閥或進行其它任何操作之前,一定要關閉氣源供應,并要斷開近制氣的連接。
◆在夾管閥運行時,一定要確保身體部位、工具或其它特體與之接觸。
◆在閥門接觸到到輸送介質/產品之前,要了解并遵照安全數據表中的說明。
◆當介質的輸送溫度較高時,不要觸摸夾管閥(有造成灼傷的危險)
◆只有在設備已經關機并處于無壓狀態時,允許拆卸夾管閥。
◆為防止夾管閥的最大允許工作壓力/控制壓力過載,設備中須安裝配備壓力限制器和安全閥。
◆不穩定氣體,不能作工作介質使用。
◆請注意,應用的介質或隨夾管閥應用環境的不同,有產生靜電的可能。
◆選用夾管閥材料,除要考慮閥門本身的使用壽命,還要考慮驅動部件(氣路控制、電磁閥等),一旦內襯套發生損壞,介質有可能進入到控制線路中去。
