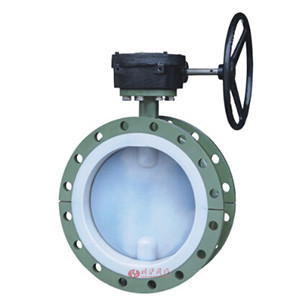

襯氟法蘭蝶閥是由閥體為碳鋼或者不銹鋼閥體,采用聚四氟乙烯材料襯里,使得閥門在整個和介質的接觸面都是聚四氟乙烯耐腐蝕材料,完全隔斷了介質對金屬材質的閥門腐蝕,適用于溫度低于150度一下的介質使用。廣泛用于化工等腐蝕性較高的場合。
執行機構選型
襯氟法蘭蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接,組成,電動襯氟法蘭蝶閥(開關型和調節型控制信號4-20mA)和氣動襯氟法蘭蝶閥(開關型和調節型控制信號4-20mA)
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
---|---|---|---|---|---|---|---|
Z | C | P | R | PL | RL | ||
1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 蝶板 | WCB | CF8 | CF8M | CF3 | CF3M | |
3 | 閥桿 | 1Cr13 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 |
4 | 襯里/閥座 | PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
5 | 緊固銷 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 000Cr17Ni14Mo2 | |
6 | 填料 | PTFE(F4) | |||||
7 | 填料壓蓋 | WCB | CF8 | CF8M | CF3 | CF8 | |
8 | 支架 | WCB | CF8 | CF8 | |||
9 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni2 | |||
10 | 螺母 |
45 | 1Cr18Ni9 | 0Cr18Ni9 |
稱通經DN(mm) | 50~1600 | ||
---|---|---|---|
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 |
密封試驗(MPa) | 0.66 | 1.1 | 1.76 |
強度試驗(MPa) | 0.9 | 1.5 | 2.4 |
適用溫度 | 丁腈橡膠:-40℃~90℃、氟橡膠:-20℃~200℃ | ||
適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | ||
泄漏率 | 符合GB/T13927-92標準 | ||
驅動方式 | 電動 | ||
配置執行機構 | 可配氣動執行器、電動執行器 | ||
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |

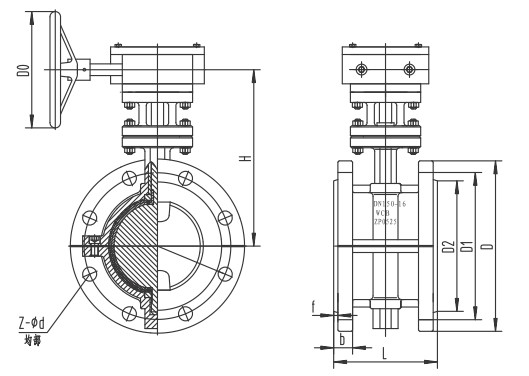

公稱通經 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
DN(mm) | NPS(inch) | PN1.0MPa | PN1.6MPa | |||||||||||
40 | 3/2 | 106 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
50 | 2 | 108 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
65 | 5/2 | 112 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
80 | 3 | 114 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
100 | 4 | 127 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
125 | 5 | 140 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
150 | 6 | 140 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 280 | 240 | 210 | 3 | 28 | 8-φ18 |
200 | 8 | 152 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
250 | 10 | 250 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
300 | 12 | 270 | 440 | 400 | 368 | 3 | 28 | 12-φ23 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
350 | 14 | 290 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 520 | 470 | 435 | 4 | 38 | 16-φ25 |
400 | 16 | 310 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 580 | 525 | 485 | 4 | 40 | 16-φ30 |
450 | 18 | 330 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | 640 | 585 | 545 | 4 | 44 | 20-φ30 |
500 | 20 | 350 | 680 | 620 | 585 | 4 | 34 | 20-φ25 | 705 | 650 | 608 | 4 | 46 | 20-φ34 |
600 | 24 | 390 | 780 | 725 | 685 | 5 | 36 | 20-φ30 | 840 | 770 | 718 | 5 | 54 | 20-φ41 |
700 | 28 | 430 | 895 | 840 | 800 | 5 | 40 | 24-φ30 | 910 | 840 | 788 | 5 | 54 | 24-φ41 |
800 | 32 | 470 | 1010 | 950 | 905 | 5 | 44 | 24-φ34 | 1020 | 950 | 898 | 5 | 54 | 24-φ41 |
900 | 36 | 510 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 | 1120 | 1050 | 998 | 5 | 54 | 28-φ41 |
1000 | 40 | 550 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 | 1255 | 1170 | 1110 | 5 | 60 | 28-φ48 |
