上海川滬閥門有限公司

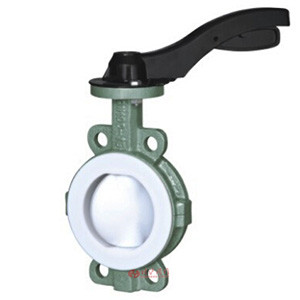

襯氟蝶閥圖片

襯氟蝶閥 型號:D71F46

襯氟蝶閥是由閥體為碳鋼或者不銹鋼閥體,采用聚四氟乙烯材料襯里,使得閥門在整個和介質的接觸面都是聚四氟乙烯耐腐蝕材料,完全隔斷了介質對金屬材質的閥門腐蝕,適用于溫度低于150度一下的介質使用。廣泛用于化工等腐蝕性較高的場合。

執行機構選型
襯氟蝶閥通過支架和聯軸器和電動執行機構和氣動執行機構連接,組成,電動襯氟蝶閥(開關型和調節型控制信號4-20mA)和氣動襯氟蝶閥(開關型和調節型控制信號4-20mA)

襯氟蝶閥 零部件參數

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低碳不銹耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 蝶板 WCB CF8 CF8M CF3 CF3M
3 閥桿 1Cr13 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
4 襯里/閥座 PTFE(F4),PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
5 緊固銷 2Cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00Cr18Ni10 000Cr17Ni14Mo2
6 填料 PTFE(F4)
7 填料壓蓋 WCB CF8 CF8M CF3 CF8
8 支架 WCB CF8 CF8
9 緊固螺栓 35 1Cr17Ni2 1Cr18Ni2
10

螺母

45 1Cr18Ni9 0Cr18Ni9

襯氟蝶閥 性能參數

稱通經DN(mm) 50~1600
公稱壓力PN(MPa) 0.6 1.0 1.6
密封試驗(MPa) 0.66 1.1 1.76
強度試驗(MPa) 0.9 1.5 2.4
適用溫度 丁腈橡膠:-40℃~90℃、氟橡膠:-20℃~200℃
適用介質 水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率 符合GB/T13927-92標準
驅動方式 電動
配置執行機構 可配氣動執行器、電動執行器
控制方式 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制)

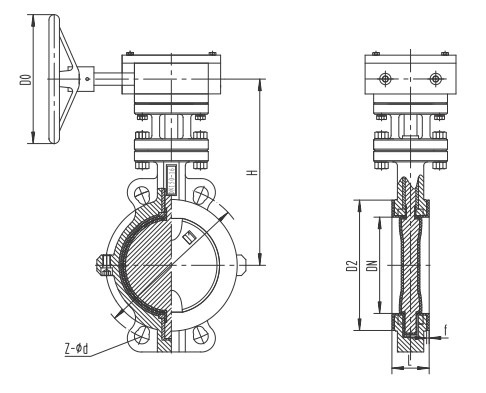

襯氟蝶閥 結構圖

襯氟蝶閥結構圖

襯氟蝶閥 安裝尺寸

公稱通經 L D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 4-φ18
100 4 56 215 180 155 3 22 8-φ16
125 5 64 245 210 185 3 24 8-φ18
150 6 70 280 240 210 3 24 8-φ23
200 8 71 335 295 265 3 26 8-φ23
250 10 76 390 350 320 3 28 12-φ23
300 12 83 440 400 368 4 28 12-φ23
350 14 92 500 460 428 4 30 16-φ23
400 16 102 565 515 482 4 32 16-φ25
450 18 114 615 565 532 4 32 20-φ25
500 20 127 670 620 585 4 34 20-φ25
600 24 154 780 725 685 5 36 20-φ30
700 28 165 895 840 800 5 40 24-φ30
800 32 190 1010 950 905 5 44 24-φ34
900 36 203 1110 1050 1005 5 46 28-φ34
1000 40 216 1220 1160 1115 5 50 28-φ34
1200 48 254 1450 1380 1325 5 56 32-φ41
PN1.6MPa
40 3/2 33 145 110 85 3 18 4-φ18
50 2 43 160 125 100 3 20 4-φ18
65 5/2 46 180 145 120 3 20 4-φ18
80 3 49 195 160 135 3 22 8-φ18
100 4 56 215 180 155 3 24 8-φ18
125 5 64 245 210 185 3 26 8-φ18
150 6 70 280 240 210 3 28 8-φ23
200 8 71 335 295 265 3 30 12-φ23
250 10 76 405 355 320 3 32 12-φ25
300 12 83 460 410 375 4 34 12-φ25
350 14 92 520 470 435 4 38 16-φ25
400 16 102 580 525 485 4 40 16-φ30
450 18 114 640 585 545 4 44 20-φ30
500 20 127 705 650 608 4 46 20-φ34
600 24 154 840 770 718 5 54 20-φ41
700 28 165 910 840 788 5 54 24-φ41
800 32 190 1020 950 898 5 54 24-φ41
900 36 203 1120 1050 998 5 54 28-φ41
1000 40 216 1255 1170 1110 5 60 28-φ48
由于產品改進技術創(chuàng )新參數可能有一定變化,公司不另行通知,請聯系我司和索要襯氟蝶閥產品詳細樣本。
  • 蝶閥
  • 蝶閥
    蝶閥(材質不銹鋼、對夾連接、橡膠密封、帶手柄)
  • 蝶閥
  • 蝶閥
    蝶閥(材質碳鋼、對夾連接、四氟密封、帶手柄)
  • 粉體蝶閥
  • 蝶閥
    粉體蝶閥(材質鋁合金、法蘭連接、橡膠密封、帶手柄)
  • 蝶閥
  • 蝶閥
    蝶閥(材質碳鋼、法蘭連接、橡膠密封、帶手柄和手輪)
  • 對夾式通風蝶閥
  • 蝶閥
    對夾式通風蝶閥(閥體材質碳鋼、對夾連接、帶蝸輪箱)
  • 法蘭式通風蝶閥
  • 蝶閥
    法蘭式通風蝶閥(閥體材質碳鋼、法蘭連接、帶蝸輪箱)
  • 對夾蝶閥
  • 蝶閥
    對夾蝶閥(閥體材質碳鋼、橡膠密封、對夾式)
  • 信號蝶閥
  • 蝶閥
    信號蝶閥(閥體材質碳鋼、橡膠密封、帶信號、帶蝸輪箱)
  • 三偏心蝶閥
  • 蝶閥
    三偏心蝶閥(材質碳鋼、金屬硬密封、法蘭連接、帶蝸輪箱)
  • 伸縮蝶閥
  • 蝶閥
    伸縮蝶閥(閥體材質碳鋼、法蘭連接、帶伸縮節、帶蝸輪箱)

襯氟蝶閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

襯氟蝶閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
