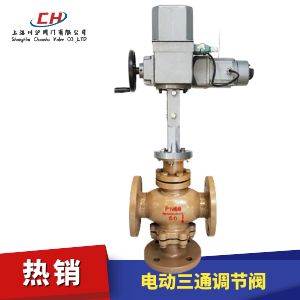

ZAZQ\ZAZX電動三通調節閥

ZAZQ\ZAZX電動三通調節閥
閥體材質 WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑 DN15-350mm
壓力范圍 1.6、4.0、6.4Mpa
閥蓋形式 標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
適用介質 水、蒸汽、石油、天然氣等
執行機構 普通型、防爆型（ExdII BT4、CT6）、智能型(帶現場操作)
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

ZAZQ\ZAZX電動三通調節閥 型號：ZAZQ\ZAZX

ZAZQ、ZAZX型電動三通調節閥，是DKZ型電動單元組合儀表中的執行單元，它是生產過程自動調節系統中的重要環節之一，它以AC220V電源電壓為動作力，接受統一標準信號0~10mA DC或4~20mA DC，將此轉為與輸入信號相對應的上下位移，自動地操縱閥門，改變閥門的開度位移，從而達到對工藝管路流體介質如壓力、流量、溫度、液位等參數的自動調節控制。適合于把一種流體通過三通閥分成二路流出或把兩種流體經三通閥合并成一種流體的工況。當公稱通徑DN≤80mm和壓差較小的場合時，分流閥可以采用同口徑合流閥代替。

ZAZQ\ZAZX電動三通調節閥 技術參數

公稱通徑mm 合流 25 32 40 50 65 80 100 125 150 200 250 300

分流




80 100 125 150 200 250 300
額定流量系數Kv 合流 8.5 13 21 34 52 85 135 210 340 535 800 1260

分流




85 135 210 340 535 800 1260
公稱壓力?MPa 1.6?4.0?6.0
流量特性 直線
執
行
機
構		 Ⅱ型 DKZ-310 DKZ-310 DKZ-410 DKZ-510 DKZ-510

Ⅲ型 DKZ-510C DKZ-310C DKZ-410C DKZ-510C DKZ-510C

出軸推力（N） 4000 4000 6400 16000 16000

行程mm 16 25 40 60 100
上閥蓋型式 1.6 1.0 2.5 1.6 1.5 1.0 0.65 0.4 0.3 0.16 0.26 0.18
允許壓差（MPa） 普通式（常溫型），熱片式（中溫型）
介質溫度℃ -40～230℃（常溫型），散熱片式230～450℃（中溫型），特殊訂貨-100～600℃
可調比 30:1
法蘭標準 鑄鐵按JB78-59，鑄鋼按JB79-59
輸入阻抗 Ⅱ型：200?、笮停?50
出廠狀態 電開（對上閥座而言），如需電關，訂貨時應注明

ZAZQ\ZAZX電動三通調節閥 性能參數

項目 指標值
基本誤差％ ≤±3.5
回差％ ≤2.5
死區％ ≤3.0
始終點偏差％ 電開、電關 ±2.5

±2.5
允許泄量L/H 符合JB/T7387-94Ⅲ級小于閥的額定容量×10-3

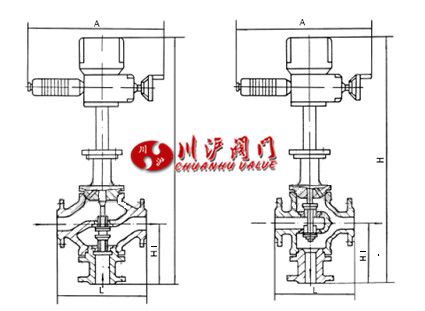

ZAZQ\ZAZX電動三通調節閥 結構圖

ZAZQ\ZAZX電動三通調節閥 結構圖

ZAZQ\ZAZX電動三通調節閥 外形尺寸

公稱
通徑
DN		 A L H H1

分流 合流 PN1.6 PN4.0 PN6.4 分流 合流 PN1.6 PN4.0 PN6.4 PN1.6 PN4.0 PN6.4






普通型 熱片型 普通型 熱片型





25 520 490 185 190 200

715 865


140 150 160
32 520 490 200 210 210

721 871


150 160 170
40 520 490 220 230 235

733 883


160 170 180
50 520 490 250 255 265

748 898


180 190 200
65 520 520 275 285 295

839 999


200 220 220
80 520 520 305 310 320 872 1032 842 1002 225 250 265 210 230 240
100 520 520 350 355 370 896 1056 846 1006 245 275 285 220 250 260
125 520 520 410 425 440 947 1162 897 1112 284 320 325 260 300 300
150 520 520 450 460 475 947 1162 897 1112 305 340 340 280 320 320
200 520 520 550 560 570 965 1180 905 1120 350 400 410 320 380 380
250 520 520 670 740 750









300 520 520 770 805 820









由于產品改進技術創(chuàng )新參數可能有一定變化，公司不另行通知，請聯系我司和索要ZAZQ\ZAZX電動三通調節閥產品詳細樣本。
