閥體材質 | WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼 |
---|---|
公稱通徑 | DN15-100mm |
壓力范圍 | 1.6、4.0、6.4、10.0、16.0、20.0Mpa |
閥蓋形式 | 低溫型(196~0℃) |
適用介質 | 液氮、液態二氧化碳等 |
執行機構 | 普通型、防爆型(ExdII BT4、CT6)、智能型(帶現場操作) |
行業應用 | 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等 |

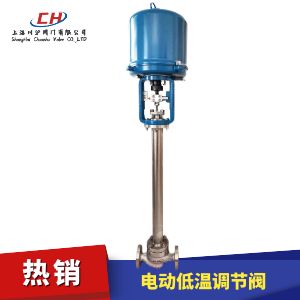

電動低溫調節閥,是由單座調節閥或套筒調節閥加低溫管組成,適合液態二氧化碳、液氮等介質來用,低耐溫-196度。接受統一的4-20mA或1-5V·DC的標準信號,將電流信號轉變成相對應的直線位移,自動地控制調節閥開度,達到對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。
電動執行機構
電動低溫調節閥標配3810L電動執行機構機構,可以選配防爆型3810L電動執行機構和PSL電動執行機構(客戶可指定品牌電動執行機構),電源電壓為AC220V,選配AC380V 和DC24V。
公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
額定流量系數(KV) | 單座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
允許壓差(MPa) | 單座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
公稱壓力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||||||
額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
流量特性 | 等百分比、直線型 | |||||||||||||
閥蓋形式 | 低溫型0~-196℃ | |||||||||||||
壓蓋形式 | 螺栓壓緊式 | |||||||||||||
密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
閥芯形式 | 單座式、套筒式 | |||||||||||||
配置執行器類別 | 3810系列、PSL系列等電動執行器(客戶指定品牌亦可) | |||||||||||||
執行器參數 | 電源電壓:220V、輸入信號:4-20mA或1-5V·DC、輸出信號:4-20mA·DC | |||||||||||||
防護等級:相當IP65、隔爆標志:ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能:手柄 | ||||||||||||||
環境溫度:-25~+70℃、環境濕度:≤95% |
零部件 | 材質 | |||
---|---|---|---|---|
閥體 | WCB | 304 | 316 | 316L |
墊片 | PTFE\石墨墊片 | |||
閥座/套筒 | 304 | 304 | 316 | 316L |
閥芯 | 304 | 304 | 316 | 316L |
導向套/并帽 | 304 | 304 | 316 | 316L |
中墊 | PTFE\石墨墊片 | |||
閥蓋 | WCB | 304 | 316 | 316L |
閥桿 | 304 | 304 | 316 | 316L |
隔熱板 | 碳鋼 | 304 | 316 | 316L |
填料 | PTFE/石墨 | |||
螺栓 | 25 | 不銹鋼 | 不銹鋼 | 不銹鋼 |
填料壓蓋 | WCB | 304 | 316 | 316L |
項目 | 指標值 | ||
---|---|---|---|
基本誤差% | 配3810L±2.5; 配PSL±1.0 | ||
回差% | 配381L ±2.0; 配PSL±1.0 | ||
死區% | 1.0 | ||
始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
始點±2.5 | 終點±2.5 | ||
電關 | 始點 | ±2.5 | |
終點 | ±2.5 | ||
額定行程偏差% | ≤2.5 | ||
泄露量L/h | 0.01%×閥額定容量 | ||
可調范圍R | 30:1 |

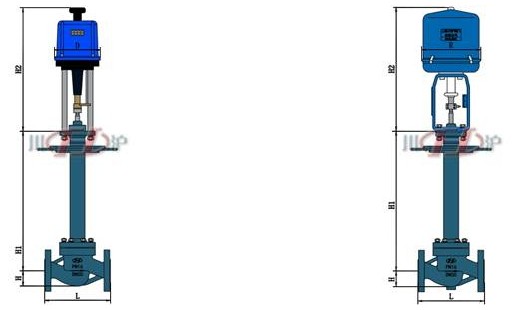

公稱通徑 DN | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
L | PN16/25 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
PN40 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
PN64 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
H | PN16/25 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
PN40 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
PN64 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
H1 | 根據實際工況溫度而定 | ||||||||||||
H2 | PSL | 465 | 465 | 465 | 465 | 560 | 560 | 560 | 560 | 560 | 788 | 788 | 788 |
3810 | 373 | 495 | 495 | 495 | 700 | 700 | 700 | 725 | 725 | 725 | 725 | 725 | |
D | 177 | 177 | 177 | 177 | 182 | 182 | 182 | 182 | 182 | 218 | 218 | 218 | |
R | 225 | 225 | 225 | 225 | 257 | 257 | 257 | 310 | 310 | 310 | 310 | 310 |
