閥體材質 | WCB、304不銹鋼、316不銹鋼 |
---|---|
公稱通徑 | DN50~1200mm |
壓力范圍 | PN1.0MPa、1.6MPa、2.5MPa、4.0MPa、Class150,300 |
密封形式 | 聚四氟乙烯PTFE密封(-40~150℃)、合金鋼H密封(-40~425℃) |
連接方式 | 對夾式 |
適用介質 | 水、氣體、蒸汽、油品介質等 |
控制方式 | ON-OFF(開關型)、4-20mA(調節型) |
執行機構 | 普通型、防爆型(ExdII BT4、CT6)、智能型(帶現場操作) |

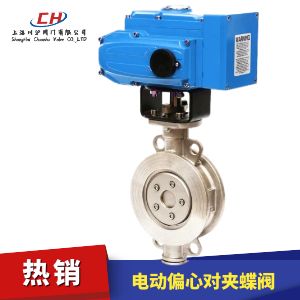

電動對夾蝶閥是一種轉角90°的旋轉類蝶閥,連接方式為對夾連接。輸入控制信號(4-20mA或1-5VDC)及單項電源即可控制運轉,具有功能強、體積小、性能可靠、配套簡單、流通能力大,特別適用于介質是粘稠,含顆粒、纖維性質的場合。
附件選型
電動對夾蝶閥配開關型電動執行機構(電壓AC220、AC380、AC110、DC24等)和調節型電動執行機構(控制信號4-20mA電流信號或1-5V或0-10V電壓信號等)。選配防爆型電動執行機構,標配防爆等級ExdII BT4(定做其他防爆等級電動執行機構)。
公稱通徑DN(mm) | 50~1200 |
---|---|
允許壓差(MPa) | ≤ 公稱壓力 |
動作范圍 | 0~90° |
泄露量 | 按GB/T4213-92,為Kv值的10-4 |
基本誤差 | ±2.5% |
回差 | ±2.5% |
死區 | 1% (可調) |
可調范圍 | 50:1 |
配置執行機構 | 選配PSQ、HQ、QT、CH等系列角行程電動執行機構 |
控制方式 | 開關到位(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |
底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
下軸套 | 銅合金、304、316 |
閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
固定銷 | 25、35、45 |
上、下閥軸 | 2Cr13、304、316、316L |
上軸套 | 銅合金、304、316 |
填料 | 聚四氟乙烯/柔性石墨 |
填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
公稱通徑DN(mm) | DN50~1200 | ||||
---|---|---|---|---|---|
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
低壓氣密試驗 | 0.5~0.7 | ||||
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 |

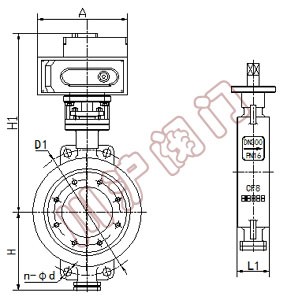

公稱通經(DN) | 主要尺寸 | 法蘭尺寸 | |||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
CHD973H/F | CHD971F/X | H1 | 1.0MPa | 1.6MPa | 2.5MPa | ||||||
L1 | H | L2 | H | K | n-Фd | K | n-Фd | K | n-Фd | ||
50 | 43 | 112 | 43 | 63 | 530 | 125 | 4-18 | 125 | 4-18 | 125 | 4-18 |
65 | 46 | 115 | 46 | 70 | 530 | 145 | 4-18 | 145 | 4-18 | 145 | 8-18 |
80 | 46 | 120 | 46 | 83 | 565 | 160 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 52 | 138 | 52 | 105 | 600 | 180 | 8-18 | 180 | 8-18 | 190 | 8-22 |
125 | 56 | 164 | 56 | 115 | 640 | 210 | 8-18 | 210 | 8-18 | 220 | 8-26 |
150 | 56 | 175 | 56 | 137 | 705 | 240 | 8-22 | 240 | 8-22 | 250 | 8-26 |
200 | 60 | 200 | 60 | 164 | 775 | 295 | 8-22 | 295 | 12-22 | 310 | 12-26 |
250 | 68 | 243 | 68 | 206 | 945 | 350 | 12-22 | 355 | 12-26 | 370 | 12-30 |
300 | 78 | 250 | 78 | 230 | 1070 | 400 | 12-22 | 410 | 12-26 | 430 | 16-30 |
350 | 78 | 280 | 78 | 248 | 1140 | 460 | 16-22 | 470 | 12-26 | 490 | 16-33 |
400 | 102 | 305 | 102 | 289 | 1210 | 515 | 16-26 | 525 | 16-26 | 550 | 16-36 |
450 | 114 | 350 | 114 | 320 | 1335 | 565 | 20-26 | 585 | 16-30 | 600 | 20-36 |
500 | 127 | 380 | 127 | 343 | 1415 | 620 | 20-26 | 650 | 20-30 | 660 | 20-36 |
600 | 154 | 445 | 154 | 413 | 1605 | 725 | 20-30 | 770 | 20-33 | 770 | 20-39 |
700 | 165 | 480 | 165 | 478 | 1844 | 840 | 24-30 | 840 | 24-36 | 875 | 24-42 |
800 | 190 | 530 | 190 | 525 | 2040 | 950 | 24-33 | 950 | 24-39 | 990 | 24-48 |
900 | 203 | 580 | 203 | 585 | 2255 | 1050 | 28-33 | 1050 | 28-39 | 1090 | 28-48 |
1000 | 216 | 650 | 216 | 640 | 2380 | 1160 | 28-36 | 1170 | 28-42 | 1210 | 28-56 |
1200 | 254 | 760 | 254 | 755 | 2640 | 1380 | 32-39 | 1390 | 32-48 | 1420 | 32-56 |
