電動高溫通風蝶閥為垂直板式中線蝶閥,閥體材質選用碳鋼或不銹鋼材料卷焊而成,適合低壓、大口徑、通風或尾氣處理場合使用,與多回傳型電動執行器相連接后,可以控制閥門的開關或者調節(輸入輸出信號4-20mA)管道介質流量大小。適用于工業、冶金、煙氣除塵、環保等管道作通風調節介質流量之用。
附件選型
配開關型電動執行機構(電壓AC220、AC380、AC110、DC24等)和調節型電動執行機構(控制信號4-20mA電流信號或1-5V或0-10V電壓信號等)。選配防爆型電動執行機構,標配防爆等級ExdII BT4(定做其他防爆等級電動執行機構)。
公稱通徑mm | 50~1200 |
---|---|
公稱壓力(MPa) | PN0.1、0.25、0.6、1.0 |
介質溫度℃ | -40~+450(鋼板卷焊),+450以上(不銹鋼板卷焊) |
轉角范圍 | 0-90度 |
流量特性 | 近似百分比 |
法蘭標準 | GB/T9115-2000鋼制管法蘭焊接標準(也可按照客戶尺寸定做非標產品) |
配置執行機構 | 可配PSQ、HQ、UNIC、361RS、CHV等系列角行程電動執行機構 |
控制方式 | 開關到位燈(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |
零件名稱 | 材料 |
---|---|
閥體 | 碳鋼(卷焊焊接)、不銹鋼(卷焊加工) |
蝶板 | 碳鋼、不銹鋼 |
閥桿 | 2Cr13、不銹鋼 |
填料 | PTFE、柔性石墨 |

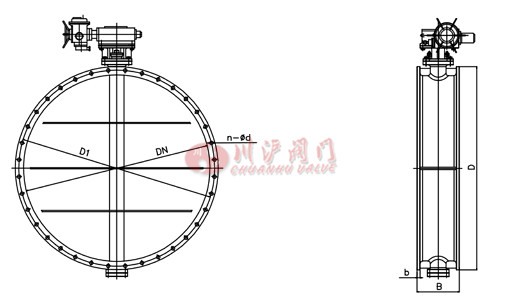

DN | D1 | D | B | b | n-d |
---|---|---|---|---|---|
DN200 | 280 | 320 | 140 | 14 | 8—18 |
DN250 | 335 | 375 | 140 | 14 | 12-18 |
DN300 | 395 | 440 | 170 | 14 | 12-22 |
DN400 | 495 | 540 | 190 | 16 | 16-22 |
DN500 | 600 | 645 | 190 | 18 | 16-22 |
DN600 | 705 | 755 | 210 | 20 | 20-26 |
DN700 | 810 | 860 | 210 | 20 | 24-26 |
DN800 | 860 | 900 | 210 | 20 | 24-30 |
DN900 | 1020 | 1075 | 250 | 20 | 24-30 |
DN1000 | 1120 | 1175 | 250 | 22 | 28-30 |
DN1200 | 1320 | 1375 | 250 | 24 | 32-30 |
DN1400 | 1520 | 1575 | 300 | 24 | 36-30 |
DN1500 | 1620 | 1675 | 300 | 24 | 40-30 |
DN1600 | 1730 | 1790 | 300 | 24 | 40-30 |
DN1800 | 1930 | 1990 | 300 | 24 | 44-30 |
DN2000 | 2130 | 2190 | 300 | 24 | 48-30 |
DN2200 | 2340 | 2405 | 300 | 24 | 52-33 |
DN2400 | 2540 | 2605 | 350 | 26 | 56-33 |
DN2500 | 2640 | 2705 | 350 | 26 | 56-33 |
DN2600 | 2740 | 2805 | 350 | 26 | 60-33 |
DN2800 | 2960 | 3030 | 350 | 30 | 64-34 |
DN3000 | 3160 | 3230 | 400 | 34 | 68-36 |
