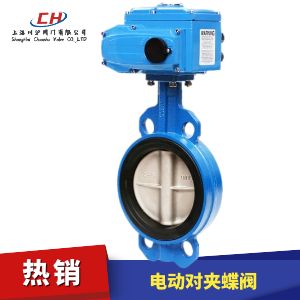

電動對夾蝶閥是一種轉角90°的旋轉類蝶閥,連接方式為對夾連接。輸入控制信號(4-20mA或1-5VDC)及單項電源即可控制運轉,具有功能強、體積小、性能可靠、配套簡單、流通能力大,特別適用于介質是粘稠,含顆粒、纖維性質的場合??蓮V泛應用于食品、環保、輕工、化工、教學設備、造紙、電力等行業的過程自動控制系統中。
附件選型
電動對夾蝶閥配開關型電動執行機構(電壓AC220、AC380、AC110、DC24等)和調節型電動執行機構(控制信號4-20mA電流信號或1-5V或0-10V電壓信號等)。選配防爆型電動執行機構,標配防爆等級ExdII BT4(定做其他防爆等級電動執行機構)。
公稱通徑DN(mm) | 50~1200 |
---|---|
允許壓差(MPa) | ≤ 公稱壓力 |
動作范圍 | 0~90° |
泄露量 | 按GB/T4213-92,為Kv值的10-4 |
基本誤差 | ±2.5% |
回差 | ±2.5% |
死區 | 1% (可調) |
可調范圍 | 50:1 |
配置執行機構 | 選配PSQ、HQ、QT、CH等系列角行程電動執行機構 |
控制方式 | 開關到位(開關兩位控制)、智能調節(4~20mA模擬量信號控制) |
底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
下軸套 | 銅合金、304、316 |
閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
壓板、蝶板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
固定銷 | 25、35、45 |
上、下閥軸 | 2Cr13、304、316、316L |
上軸套 | 銅合金、304、316 |
填料 | 聚四氟乙烯/柔性石墨 |
填料壓蓋組件 | HT200、WCB、CF3、CF3M、CF8、CF8M |
公稱通徑DN(mm) | DN50~1200 | ||||
---|---|---|---|---|---|
公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
低壓氣密試驗 | 0.5~0.7 | ||||
適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 |

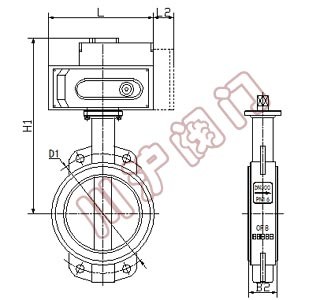

公稱通徑DN | L | L2 | B2 | H1 | D1 |
---|---|---|---|---|---|
50 | 161 | 40 | 42.6 | 297 | 92 |
65 | 161 | 40 | 45.6 | 310 | 106 |
80 | 161 | 40 | 45.6 | 331 | 122 |
100 | 188 | 40 | 51.6 | 348 | 150 |
125 | 268 | 40 | 55.6 | 428 | 177 |
150 | 268 | 40 | 55.6 | 447 | 204 |
200 | 268 | 40 | 59.6 | 481 | 260 |
250 | 268 | 40 | 67.6 | 520 | 314 |
300 | 268 | 40 | 77.6 | 548 | 370 |
350 | 268 | 40 | 79 | 583 | 422 |
400 | 268 | 40 | 105 | 615 | 473 |
450 | 268 | 40 | 112 | 819 | 526 |
500 | 268 | 40 | 129 | 847 | 577 |
