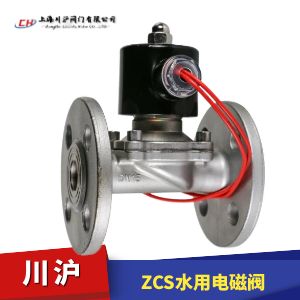

ZCS水用電磁閥是電磁閥中的一種,適用于以水或液體為工作介質,可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封,故對工作介質的清潔度大大減低,具有啟閉迅速,可靠性能高等特點。

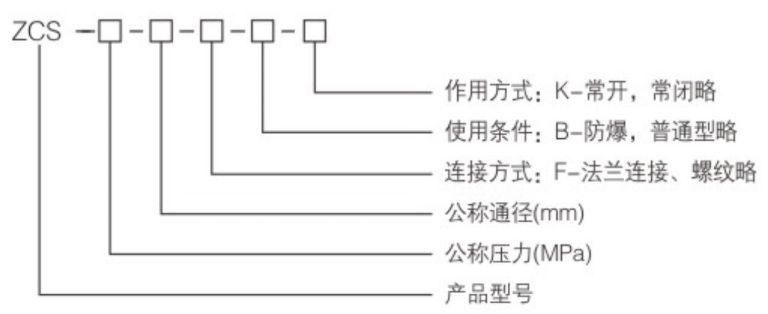

選型備注
ZCS水用電磁閥根據使用環境分為普通型和防爆型,默認為普通型。
ZCS水用電磁閥根據使用介質分為常閉型和常開型,默認為常閉型。
ZCS水用電磁閥電壓有DC24V、AC220V等電壓,默認為AC220V。
工作介質 | 水(粘度≤40℃)的油及其他非腐蝕性流體 | |||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
介質溫度(℃) | ≤60 | |||||||||||||||||
公稱壓力(MPa) | 1.0 | |||||||||||||||||
工作壓力(MPa) | 0.05-10 | 0.1-1.0 | 0.15-1.0 | |||||||||||||||
電源電壓? | AC220V其余規格可作特殊訂貨(36V,380V,12V,24V) | |||||||||||||||||
額定流量系數(KV)? | 按JB/T7352-94規定 | |||||||||||||||||
泄漏量(ml/min)? | 按JB/T7352-94·F規定 | |||||||||||||||||
公稱通徑 | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |||
功耗(VA) | 17 |
30 |

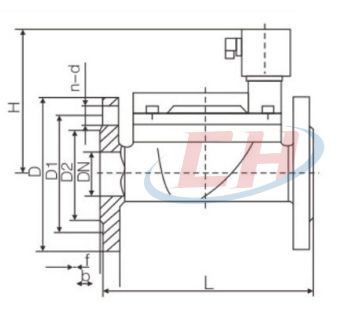

公稱通徑 DN |
內螺紋連接 | 法蘭尺寸 | |||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
外形尺寸 | 內螺紋 | 內螺紋外形尺寸 | 法蘭連接 | ||||||||||
H | L | G | H | L | D | D1 | D2 | B | I | N-D | |||
15 | 112 | 80 | 1/2 | ? | ? | ?? | ? | ? | ? | ? | ? | ||
20 | 119 | 80 | 3/4 | ? | ? | ? | ? | ? | ? | ? | |||
25 | 130 | 90 | 1 | 130 | 160 | 115 | 85 | 65 | 16 | 3 | 4-?14 | ||
32 | 137 | 140 | 1 1/4 | 137 | 180 | 140 | 100 | 76 | 18 | 3 | 4-?18 | ||
40 | 152 | 165 | 1 1/2 | 152 | 200 | 150 | 110 | 84 | 18 | 3 | 4-?18 | ||
50 | 164 | 180 | 2 | 164 | 230 | 165 | 125 | 99 | 20 | 3 | 4-?18 | ||
65 | 222 | 290 | 185 | 145 | 118 | 20 | 3 | 4-?18 | |||||
80 | 253 | 310 | 200 | 160 | 132 | 20 | 3 | 8-?18 | |||||
100 | 260 | 350 | 220 | 180 | 156 | 22 | 3 | 8-?18 | |||||
125 | 315 | 400 | 250 | 210 | 184 | 22 | 3 | 8-?18 | |||||
150 | 350 | 480 | 285 | 240 | 211 | 24 | 3 | 8-?22 | |||||
200 | 390 | 600 | 340 | 295 | 266 | 24 | 3 | 12-?22 | |||||
250 | 430 | 730 | 405 | 355 | 319 | 26 | 4 | 12-?22 | |||||
300 | 480 | 850 | 460 | 410 | 370 | 28 | 4 | 12-?22 |
電磁閥說明書 | 下載 |
---|
訂貨須知
1、訂貨時請注明型號,公稱通徑,公稱壓力,工作介質,工作壓差,介質溫度,電源電壓及頻率,介質粘度。
2、電磁閥一般工作電壓為220V,電壓波動量為85%~110%的額定電壓,如果超過此范圍,請訂貨時注明電壓的波動量,其他規格電源電可做特殊訂貨。
3、閥門的開通時間達12小時/天以上,請選用常開式電磁閥。當使用環境周?chē)幸兹家妆?,請選用防爆型電磁閥。
安裝須知
1、安裝時電磁閥線圈向上,并保持垂直位置,電磁閥上箭頭或標記應與管道流向一致,不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質,電磁閥內件表面上的污物及過濾器,須定期清潔干凈。
3、在電磁閥發生故障時,為了及時隔離電磁閥,并保證系統正常運行,最好安裝旁路裝置。如圖(三)當電磁倒安裝在支路時,電磁閥的口徑應比主管道上的閥門口徑小,如圖(四)分路裝置。注意:支路上的閥門平時須關閉。
4、安裝電磁閥前,管道必須清洗干凈。建議閥前安裝過濾器,蒸汽管路交裝疏水閥。
5、不要將閥安裝于管道低凹處,以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
6、普通型不可在爆作危險場合使用。
7、在管道剛性不足情況下,建議把閥前后管子用支架固定,以防電磁閥工作時引起振動。
8、在安裝前,要注意看清戶品標牌,認真閱讀使用說明書,判斷產品是否符合使用條件。
9、電磁閥前后管道上:需裝壓力表,以使觀察管道壓力。
使用保養
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后,須通入介質試動作數次,確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物,注意不要損壞密封面。
4、電磁閥較長時間不用時,應關閉閥前手動閥,重新啟用時,蒸汽電磁閥應將冷凝水排除干凈,并作試動作數次,待開關正常后方可投入使用。
5、電磁閥從管路上卸下,不用時,應將內部及零件拭凈并用壓縮空氣吹凈貯存。
6、使用時間較長時,如活塞與閥座間密封不好,可將活塞密封面重新磨平,再和閥座研磨。
7、工作時,要注意閥門前后壓力表,要求工作壓力不得超過額定壓力,工作壓差必須在額定壓差范圍內,當工作壓力超過額定壓力或工作壓差超過額定壓差時,電磁閱要停止使用,關閉前后手動閥,以防電磁閥爆炸和泄漏。
