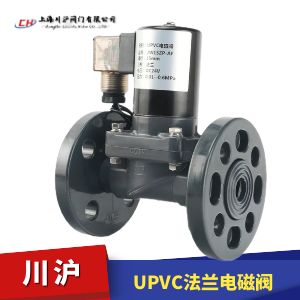

塑料法蘭電磁閥2WUPVC是電磁閥中的一種,閥體材質采用UPVC塑料,流體與金屬部件(動鐵芯、彈簧)完全隔離,實現了結構上真正的耐腐蝕;活塞取代膜片,電磁閥使用壽命大大增長;先導孔孔徑超大,路徑短且直,不易被顆粒物、沉淀物或流體中的結晶物堵塞(水中的泥沙、鹵水中的結晶鹽)嵌入式密封結構,密封性能更加靠。塑料法蘭電磁閥流量孔徑為標準值,滿足相對應的流量要求。塑料法蘭電磁閥對流體中的顆粒物、沉淀物適應性強,應用在污水處理、農林灌溉、海水淡化、海水養殖。工業過程中的酸性、堿性流體尤其在如磷酸等易結晶流體方面具有明顯的優勢。
選型備注
塑料法蘭電磁閥根據使用環境分為普通型和防爆型,默認為普通型。
塑料法蘭電磁閥根據使用介質分為常閉型和常開型,默認為常閉型。
塑料法蘭電磁閥電壓有DC24V、AC220V等電壓,默認為AC220V。
閥體材質 | UPVC |
---|---|
公稱通徑 | DN15 ~ DN50 |
介質溫度 | ≤50℃ |
適用介質 | 弱酸弱堿(氣態、液態) |
使用壓力 | 0.01-0.6MPa |
額定電壓 | AC220V、DC24V |
使用功率 | 15W |
孔徑 | 15 | 20 | 25 | 32 | 40 | 50 |
---|---|---|---|---|---|---|
Cv值 | 4 | 5.5 | 13 | 17 | 25 | 40 |
口徑 | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
介質 | 弱酸弱堿(氣體、液體) | |||||
介質溫度 | Max.50℃ | |||||
使用壓力 | 0.01~0.6MPa | |||||
密封材質 | EPDM |
連接方式 | 規格 | L | H | W | C | A | K | D |
---|---|---|---|---|---|---|---|---|
絲扣連接 | DN15 | 75 | 132 | 63.5 | 63.5 | 16 | 92 | |
DN20 | 80 | 137 | 63.5 | 63.5 | 19 | 92 | ||
DN25 | 100 | 147 | 74 | 74 | 26 | 92 | ||
DN32 | 120 | 171 | 94 | 94 | 30 | 94 | ||
DN40 | 130 | 180 | 94 | 94 | 32.5 | 94 | ||
DN50 | 172 | 225 | 155 | 155 | 42 | 94 | ||
活接雙由令 | DN15 | 172 | 132 | 63.5 | 63.5 | 16 | 92 | |
DN20 | 180 | 137 | 63.5 | 63.5 | 19 | 92 | ||
DN25 | 216 | 147 | 74 | 74 | 26 | 92 | ||
DN32 | 272 | 171 | 94 | 94 | 30 | 94 | ||
DN40 | 276 | 180 | 94 | 94 | 32.5 | 94 | ||
DN50 | 330 | 225 | 155 | 155 | 42 | 94 | ||
DN65 | 412 | 225 | 155 | 155 | 42 | 94 | ||
法蘭 | DN15 | 108 | 132 | 63.5 | 63.5 | 16 | 94 | φ64 |
DN20 | 125 | 137 | 6.3 | 63.5 | 19 | 92 | φ75 | |
DN25 | 152 | 147 | 74 | 74 | 26 | 92 | φ85 | |
DN32 | 183 | 171 | 94 | 94 | 30 | 94 | φ100 | |
DN40 | 201 | 180 | 94 | 94 | 32.5 | 94 | φ110 | |
DN50 | 264 | 225 | 155 | 155 | 42 | 94 | φ125 | |
DN65 | 282 | 225 | 155 | 155 | 42 | 94 | φ145 |
電磁閥說明書 | 下載 |
---|
訂貨須知
1、訂貨時請注明型號,公稱通徑,公稱壓力,工作介質,工作壓差,介質溫度,電源電壓及頻率,介質粘度。
2、電磁閥一般工作電壓為220V,電壓波動量為85%~110%的額定電壓,如果超過此范圍,請訂貨時注明電壓的波動量,其他規格電源電可做特殊訂貨。
3、閥門的開通時間達12小時/天以上,請選用常開式電磁閥。當使用環境周?chē)幸兹家妆?,請選用防爆型電磁閥。
安裝須知
1、安裝時電磁閥線圈向上,并保持垂直位置,電磁閥上箭頭或標記應與管道流向一致,不得安裝在有濺水或漏水的地方。
2、電磁閥的工作介質應清潔無顆粒雜質,電磁閥內件表面上的污物及過濾器,須定期清潔干凈。
3、在電磁閥發生故障時,為了及時隔離電磁閥,并保證系統正常運行,最好安裝旁路裝置。如圖(三)當電磁倒安裝在支路時,電磁閥的口徑應比主管道上的閥門口徑小,如圖(四)分路裝置。注意:支路上的閥門平時須關閉。
4、安裝電磁閥前,管道必須清洗干凈。建議閥前安裝過濾器,蒸汽管路交裝疏水閥。
5、不要將閥安裝于管道低凹處,以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。
6、普通型不可在爆作危險場合使用。
7、在管道剛性不足情況下,建議把閥前后管子用支架固定,以防電磁閥工作時引起振動。
8、在安裝前,要注意看清戶品標牌,認真閱讀使用說明書,判斷產品是否符合使用條件。
9、電磁閥前后管道上:需裝壓力表,以使觀察管道壓力。
使用保養
1、建議使用單位指派專人負責使用保養。
2、電磁閥安裝后,須通入介質試動作數次,確認正常后方可投入正式使用。
3、應定期清洗大閥內外及銜鐵吸合面的污物,注意不要損壞密封面。
4、電磁閥較長時間不用時,應關閉閥前手動閥,重新啟用時,蒸汽電磁閥應將冷凝水排除干凈,并作試動作數次,待開關正常后方可投入使用。
5、電磁閥從管路上卸下,不用時,應將內部及零件拭凈并用壓縮空氣吹凈貯存。
6、使用時間較長時,如活塞與閥座間密封不好,可將活塞密封面重新磨平,再和閥座研磨。
7、工作時,要注意閥門前后壓力表,要求工作壓力不得超過額定壓力,工作壓差必須在額定壓差范圍內,當工作壓力超過額定壓力或工作壓差超過額定壓差時,電磁閱要停止使用,關閉前后手動閥,以防電磁閥爆炸和泄漏。
