上海川滬閥門有限公司

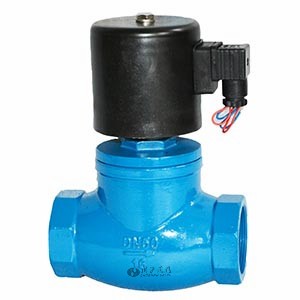

內螺紋電磁閥圖片

內螺紋電磁閥 型號:ZQDF

內螺紋電磁閥是工業過程自動化控制系統用的執行器,它在接受電控信號后能自動開啟或關閉閥門,實現對管道中流體介質的通斷或流量調節控制,從而對系統中的溫度、流量、壓力等參數進行自動調節或遠程控制。

選型備注
內螺紋電磁閥根據使用環境分為普通型和防爆型,默認為普通型。
內螺紋電磁閥根據使用介質分為常閉型和常開型,默認為常閉型。
內螺紋電磁閥電壓有DC24V、AC220V等電壓,默認為AC220V。

內螺紋電磁閥 技術參數

型號 參數 ZQDF-1 ZQDF-2 ZQDF-3 ZQDF-1Y ZQDF-2Y ZQDF-3Y
公稱壓力(MPa) 1.6
工作壓差(MPa) DN15-50 0~1.6
DN65-100 0.05~1.6
介質種類 煤氣、 空氣等 飽和 蒸汽 過熱蒸汽或高溫氣體 水油 液體 熱水 高溫 水、油
介質溫度℃(mm) ≤60 ≤180 ≤220 ≤60 ≤180 ≤220
使用電壓 AC220V其余規格可作特殊訂貨
使用壽命 按JB/T7352-92規定
泄漏量(ml/min) 按JB/T7352-92·F規定
功耗(VA) 50

內螺紋電磁閥 結構圖

內螺紋電磁閥結構圖

內螺紋電磁閥 安裝尺寸

公稱通徑 DN 內螺紋連接 法蘭連接
外形尺寸 內螺紋 外形尺寸 法蘭尺寸
H L G H L D D1 D2 b f n-d
15 153 92 1/2 153 130 96 65 46 14 2 4 -Φ14
20 153 92 3/4 153 150 105 75 56 16 2 4 -Φ14
25 153 110 1 153 160 115 85 65 16 3 4 -Φ14
32 176 120 11/4 176 180 140 100 76 18 3 4 -Φ18
40 176 140 11/2 176 200 150 110 84 18 3 4 -Φ18
50 192 162 2 192 230 165 125 99 20 3 4 -Φ18
65 - - - 250 290 185 145 118 20 3 4 -Φ18
80 - - - 260 310 200 160 132 20 3 8 -Φ18
100 - - - 290 350 220 180 156 22 3 8 -Φ18
由于產品改進技術創(chuàng )新參數可能有一定變化,公司不另行通知,請聯系我司和索要內螺紋電磁閥產品詳細樣本。
  • 膜片式電磁閥
  • 電磁閥
    膜片式電磁閥(材質黃銅、內螺紋連接、電源電壓AC220V或DC24V)
  • 膜片式電磁閥
  • 電磁閥
    膜片式電磁閥(材質不銹鋼、內螺紋連接、電源電壓AC220V或DC24V)
  • 膜片式電磁閥
  • 電磁閥
    膜片式電磁閥(材質不銹鋼、法蘭連接、電源電壓AC220V或DC24V)
  • 蒸汽電磁閥
  • 電磁閥
    蒸汽電磁閥(材質碳鋼、法蘭連接、電源電壓AC220V或DC24V)
  • 蒸汽電磁閥
  • 電磁閥
    蒸汽電磁閥(材質不銹鋼、法蘭連接、電源電壓AC220V或DC24V)
  • 蒸汽電磁閥
  • 電磁閥
    蒸汽電磁閥(材質碳鋼、法蘭連接、防爆型、電源電壓AC220V或DC24V)
  • 蒸汽電磁閥
  • 電磁閥
    蒸汽電磁閥(材質不銹鋼、法蘭連接、帶散熱片、電源電壓AC220V或DC24V)
  • 蒸汽電磁閥
  • 電磁閥
    蒸汽電磁閥(材質不銹鋼、法蘭連接、電源電壓AC220V或DC24V)
  • 蒸汽電磁閥
  • 電磁閥
    蒸汽電磁閥(材質碳鋼、法蘭連接、防爆型、電源電壓AC220V或DC24V)
  • 蒸汽電磁閥
  • 電磁閥
    蒸汽電磁閥(材質不銹鋼、法蘭連接、防爆型、電源電壓AC220V或DC24V)
  • 蒸汽電磁閥
  • 電磁閥
    蒸汽電磁閥(材質不銹鋼、法蘭連接、電源電壓AC220V或DC24V)
  • 煤氣電磁閥
  • 電磁閥
    煤氣電磁閥(材質碳鋼、法蘭連接、電源電壓AC220V或DC24V)
  • 高溫電磁閥
  • 電磁閥
    高溫電磁閥(材質碳鋼、法蘭連接、超高溫型、電源電壓AC220V或DC24V)
  • 高溫電磁閥
  • 電磁閥
    高溫電磁閥(材質不銹鋼、法蘭連接、超高溫型、電源電壓AC220V或DC24V)
  • 脈沖電磁閥
  • 電磁閥
    脈沖電磁閥(材質鋁合金、內螺紋連接、電源電壓AC220V或DC24V)
  • 脈沖電磁閥
  • 電磁閥
    脈沖電磁閥(材質鋁合金、內螺紋連接、電源電壓AC220V或DC24V)
電磁閥說明書 下載

內螺紋電磁閥 訂貨流程

  • 客戶來電咨詢:021-5186 3046
  • 客戶采購清單傳真至:021-5186 3049
  • 收到客戶采購清單,為客戶提供閥門型號選型與報價單

內螺紋電磁閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求(可以根據客戶要求配置)
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求

訂貨須知

1、訂貨時請注明型號,公稱通徑,公稱壓力,工作介質,工作壓差,介質溫度,電源電壓及頻率,介質粘度。

2、電磁閥一般工作電壓為220V,電壓波動量為85%~110%的額定電壓,如果超過此范圍,請訂貨時注明電壓的波動量,其他規格電源電可做特殊訂貨。

3、閥門的開通時間達12小時/天以上,請選用常開式電磁閥。當使用環境周?chē)幸兹家妆?,請選用防爆型電磁閥。

安裝須知

1、安裝時電磁閥線圈向上,并保持垂直位置,電磁閥上箭頭或標記應與管道流向一致,不得安裝在有濺水或漏水的地方。

2、電磁閥的工作介質應清潔無顆粒雜質,電磁閥內件表面上的污物及過濾器,須定期清潔干凈。

3、在電磁閥發生故障時,為了及時隔離電磁閥,并保證系統正常運行,最好安裝旁路裝置。如圖(三)當電磁倒安裝在支路時,電磁閥的口徑應比主管道上的閥門口徑小,如圖(四)分路裝置。注意:支路上的閥門平時須關閉。

4、安裝電磁閥前,管道必須清洗干凈。建議閥前安裝過濾器,蒸汽管路交裝疏水閥。

5、不要將閥安裝于管道低凹處,以免因蒸汽冷凝水、雜質等沉淀在閥內而妨礙動作。

6、普通型不可在爆作危險場合使用。

7、在管道剛性不足情況下,建議把閥前后管子用支架固定,以防電磁閥工作時引起振動。

8、在安裝前,要注意看清戶品標牌,認真閱讀使用說明書,判斷產品是否符合使用條件。

9、電磁閥前后管道上:需裝壓力表,以使觀察管道壓力。

使用保養

1、建議使用單位指派專人負責使用保養。

2、電磁閥安裝后,須通入介質試動作數次,確認正常后方可投入正式使用。

3、應定期清洗大閥內外及銜鐵吸合面的污物,注意不要損壞密封面。

4、電磁閥較長時間不用時,應關閉閥前手動閥,重新啟用時,蒸汽電磁閥應將冷凝水排除干凈,并作試動作數次,待開關正常后方可投入使用。

5、電磁閥從管路上卸下,不用時,應將內部及零件拭凈并用壓縮空氣吹凈貯存。

6、使用時間較長時,如活塞與閥座間密封不好,可將活塞密封面重新磨平,再和閥座研磨。

7、工作時,要注意閥門前后壓力表,要求工作壓力不得超過額定壓力,工作壓差必須在額定壓差范圍內,當工作壓力超過額定壓力或工作壓差超過額定壓差時,電磁閱要停止使用,關閉前后手動閥,以防電磁閥爆炸和泄漏。
