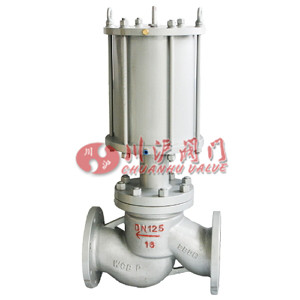

程控閥是專為變壓吸附分離裝置特殊工況而開發設計的一種雙向密封閥門,閥門一般采用軟密封結構,密封面為平面密封形式,密封效果接近于零泄漏要求,程控閥配雙作用或單作用活塞式氣動執行器,具有開關動作迅速、輸出推力大的特點。
程控閥是實現工業管道自動化控制的主要元件是PSA電壓吸附裝置中,重要閥門管件之一。廣泛應用于石油、化工、制藥、化肥、電力等行業自動化管路上,特別適用于氫氣、氧氣、重整氣、催化裂化干氣、變換氣等氣體變壓吸附分離的工程管路上,尤其適用于有雙向密封要求的管路上。
設計與制造 | GB/T12235 | |||

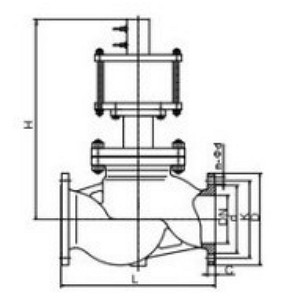

連接尺寸 | 結構長度 | GB/T12221 | ||
法蘭尺寸 | GB/T9115 | |||
焊端尺寸 | GB/T12224 | |||
檢驗與試驗 | JB/T9092 GB/T13927 | |||
材料 | 碳鋼 | GB/T12229 | ||
不銹鋼 | GB/T12230 | |||
合金鋼 | GB/T5263 |

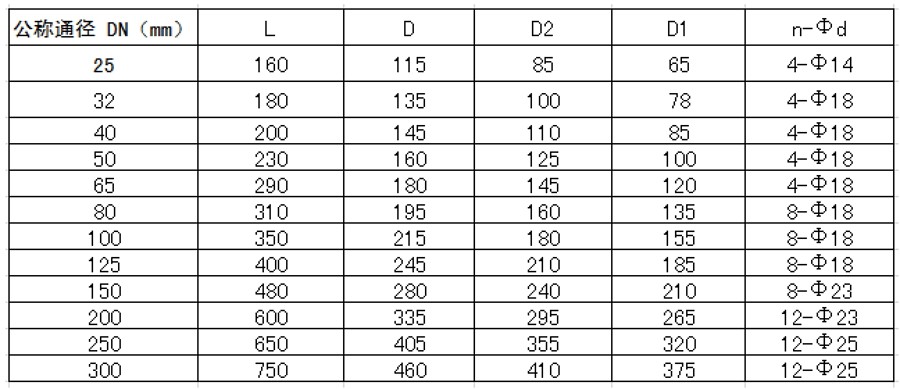

公稱通徑 | 25 ~ 300 | |||
公稱壓力(MPa) | 1.0~1.6 | |||
工作壓差(MPa) | 0~1.6 | |||
使用介質 | 水、蒸汽、油品、氣體 | |||
介質溫度(℃) | ?-15~180 | |||
作用方式 | 直動(一次開閥) | |||
驅動方式 | 氣動、液動 | |||
閥體材質 | WCB? CF8 |
